Ошибка P001100 после замены распредвала VAG

Экспертиза муфты фазорегулятора VAG 06K109021M: производственный дефект геометрии |

После установки впускного распределительного вала VAG с муфтой изменения фаз газораспределения появилась неустранимая ошибка P001100, связанная с невозможностью достижения требуемого положения фаз. Предварительная диагностика исполнительных элементов системы проблему не устранила, поэтому потребовалось исследовать сам распределительный вал и встроенную в него муфту.

Экспертиза выявила нарушение геометрии статора муфты изменения фаз газораспределения: отклонение его рабочей поверхности от правильной геометрии, различие профилей кулачков и существенную несоосность центров их окружностей. Эти дефекты могли нарушать нормальное взаимное перемещение деталей муфты и стать причиной неисправности системы регулирования фаз. Характер установленных дефектов определён как производственный.

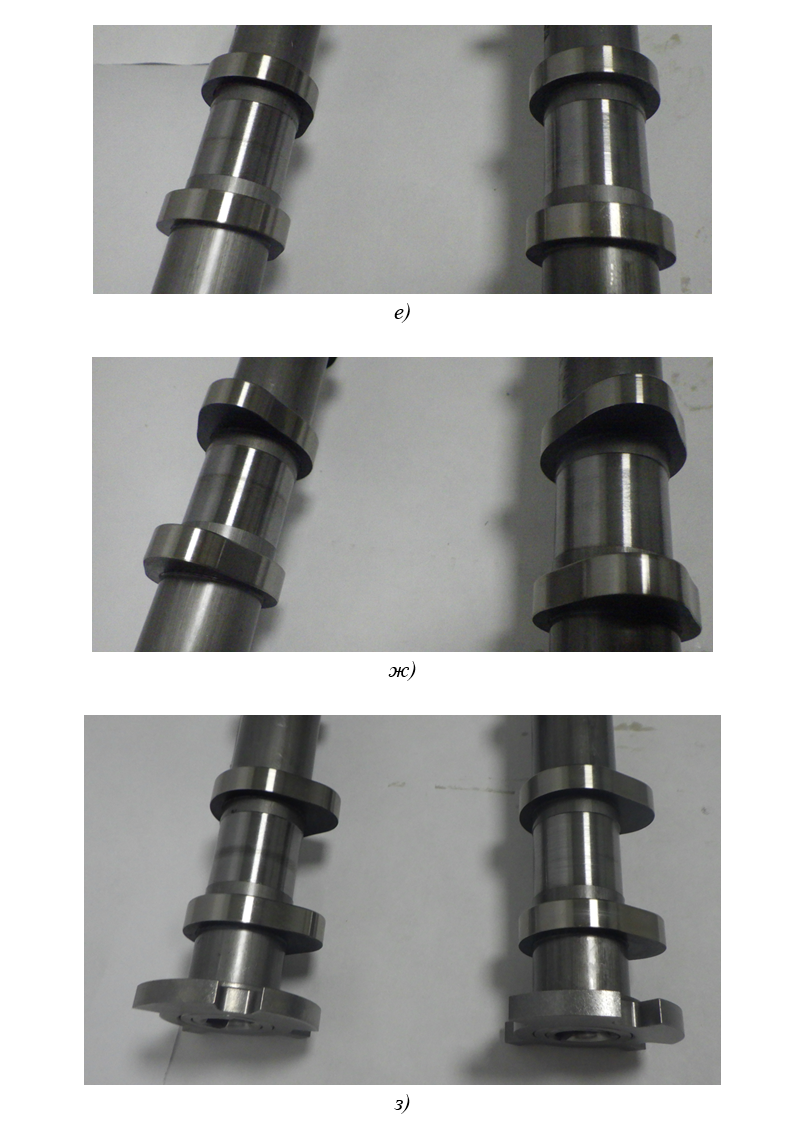

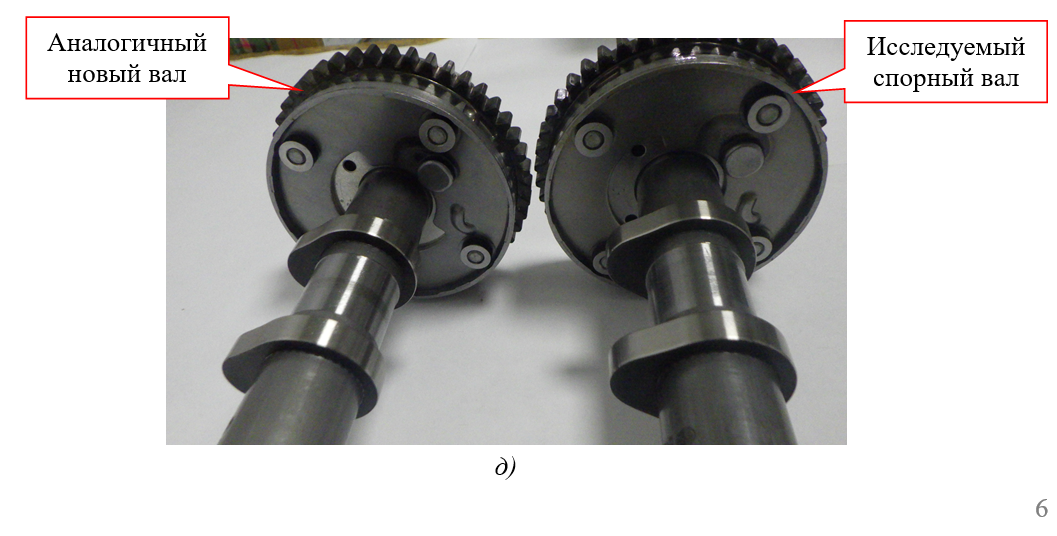

Сравнение исследуемого и аналогичного нового впускных распределительных валов VAG 06K109021M

Если после установки новой детали система изменения фаз газораспределения работает некорректно, техническую причину отказа можно установить инструментальным исследованием самой детали.

Ситуация

После установки впускного распределительного вала с муфтой изменения фаз газораспределения в системе управления двигателем появилась ошибка P001100. По предоставленной информации, ошибка указывала на то, что требуемый сдвиг фаз не достигался и отсутствовал необходимый свободный ход муфты.

До обращения на экспертизу проводилась диагностика с перекрёстной заменой электрических и механических клапанов системы регулирования фаз. Неисправность устранить не удалось. Возникло предположение о механическом дефекте установленного узла.

Что требовалось установить

Перед специалистом были поставлены два основных вопроса:

имеются ли дефекты в представленном распределительном вале с муфтой изменения фаз газораспределения;
если дефекты имеются, какова причина их возникновения и имеет ли она производственный, эксплуатационный либо иной характер.

Что было представлено на исследование

Исследовались два объекта:

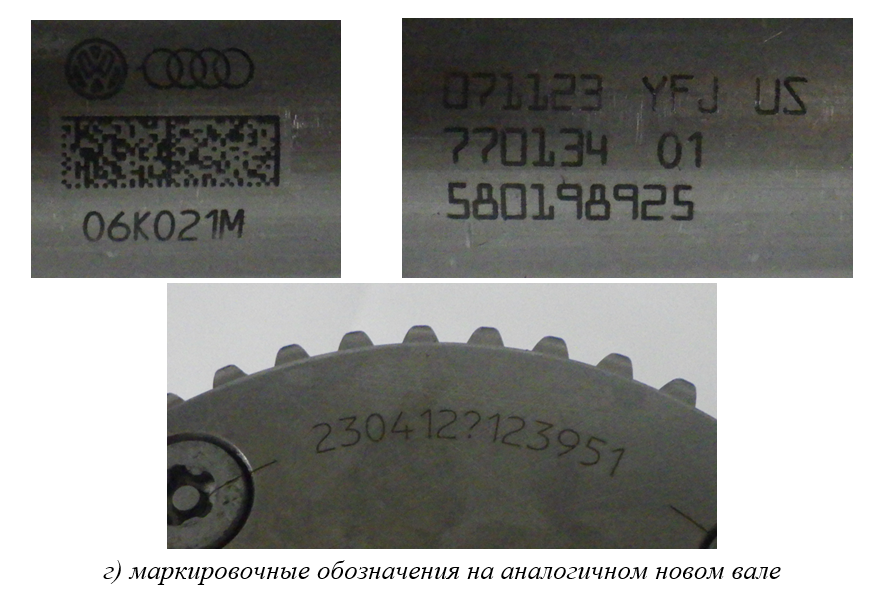

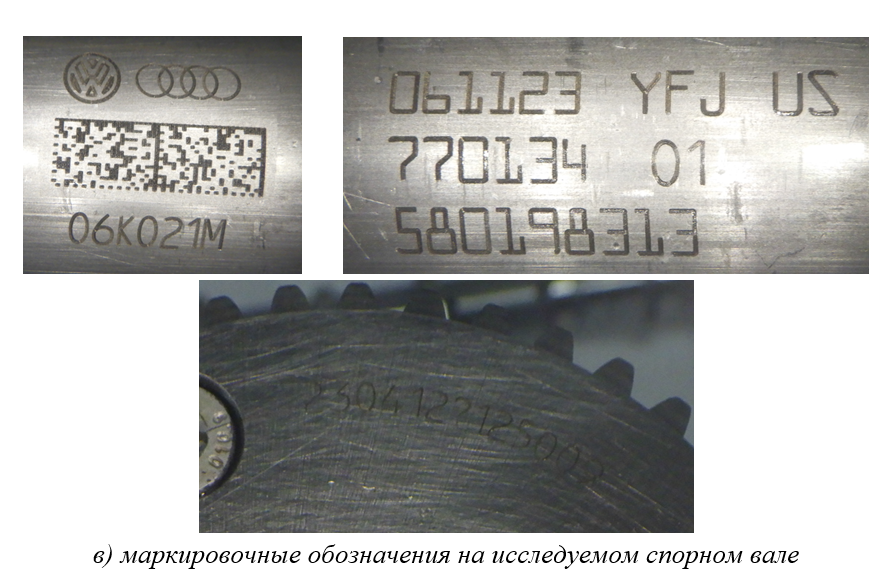

спорный впускной распределительный вал VAG с муфтой изменения фаз газораспределения, каталожный номер 06K109021M;
аналогичный новый распределительный вал VAG 06K109021M, использованный для сравнительного исследования.

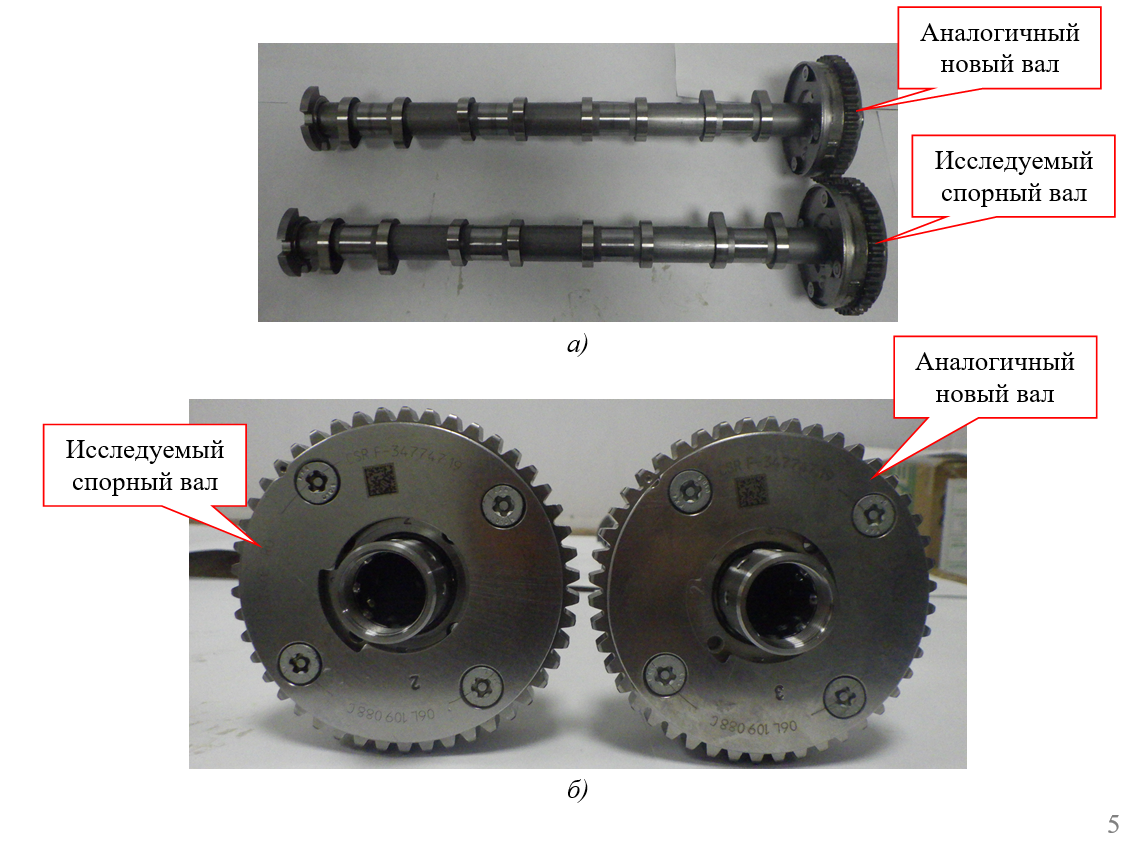

Внешнее сравнение не выявило геометрических отличий в общей конструкции двух валов. Кулачки располагались симметрично, а расположение масляных каналов внутри корпуса муфты соответствовало аналогичному новому узлу.

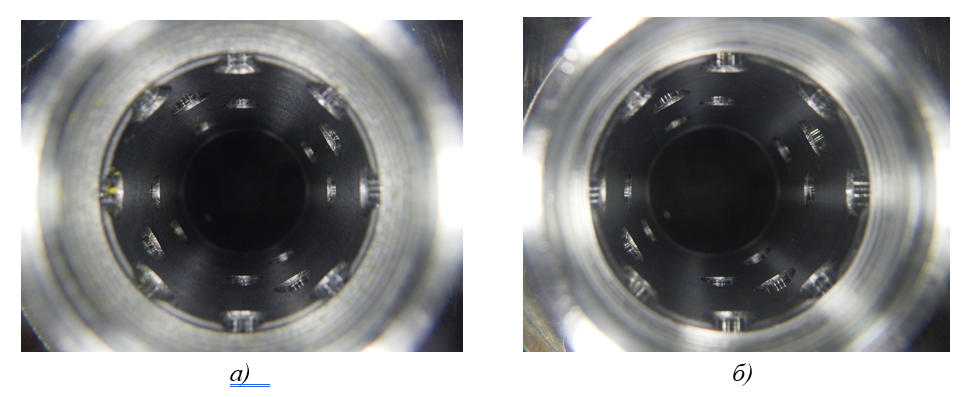

Сравнение расположения масляных каналов исследуемой и новой муфт изменения фаз газораспределения

Для установления причины неисправности применялись внешний осмотр, разборка муфты и инструментальный контроль её геометрии на координатно-измерительной машине.

Какие повреждения и особенности были выявлены

На шейках исследуемого распределительного вала обнаружены незначительные кольцевые риски и притёртости.

Специалист установил, что эти следы сами по себе не могли вызвать неисправность муфты изменения фаз газораспределения. Их возможное происхождение связывалось либо с работой в постелях головки блока цилиндров, имеющих аналогичные риски, либо с кратковременным недостатком моторного масла в зоне шеек распределительного вала.

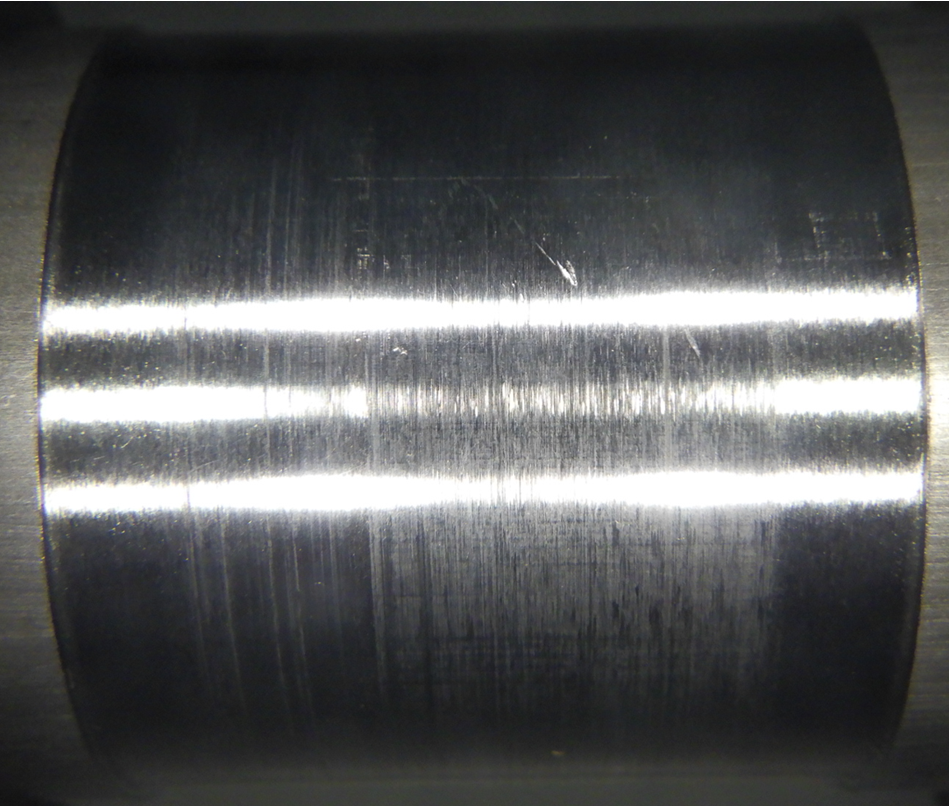

Кольцевые риски и притёртости на шейках исследуемого распределительного вала

При осмотре крепёжных болтов муфты признаков предыдущего откручивания не выявлено. Заводские кольцевые риски на крепеже сохранились, внутренние грани болтов не имели характерной деформации.

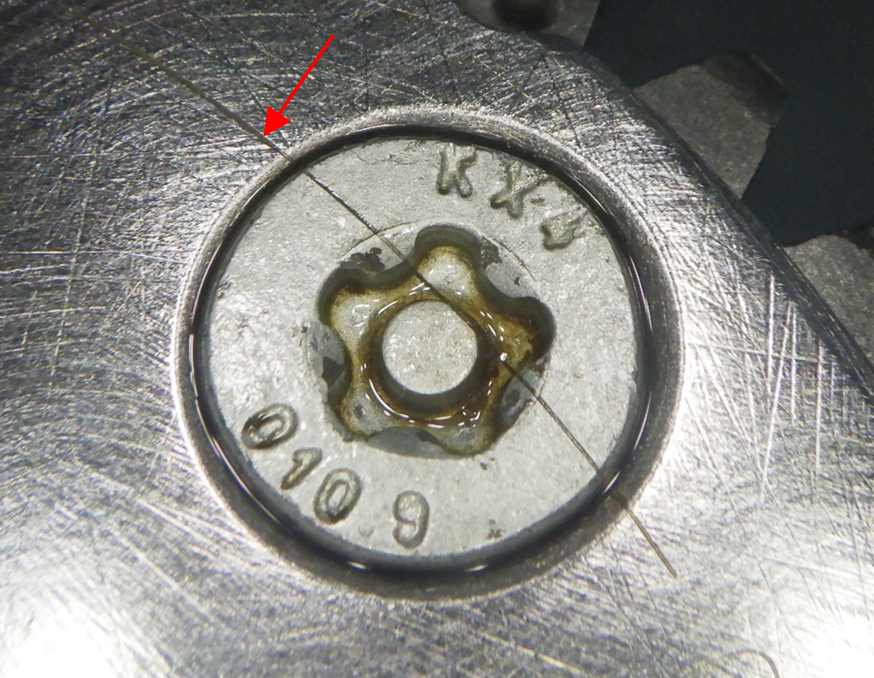

Болт крепления муфты без признаков предыдущего откручивания

После разборки муфты на поверхности ротора были обнаружены локальные пятна коричневого оттенка. Они не удалялись растворителем и были оценены как наиболее вероятные очаги коррозии. При этом установить причину, обстоятельства и время образования этих участков экспертным методом не представлялось возможным.

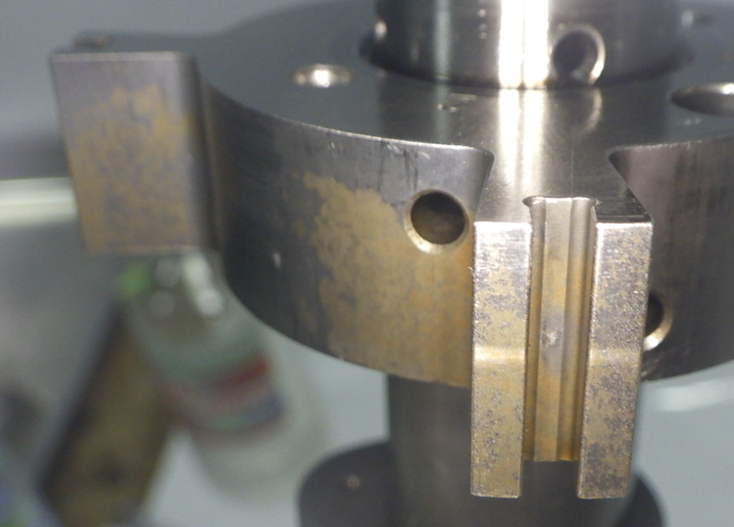

Локальные коричневые пятна на поверхности ротора муфты

Главный диагностически значимый признак был обнаружен на рабочей поверхности ротора. В пределах каждой его секции износ распределялся неравномерно: на одной части поверхности выработка присутствовала, на другой отсутствовала.

Такой характер контакта свидетельствовал о нарушении геометрии одной из сопрягаемых деталей — ротора либо статора муфты.

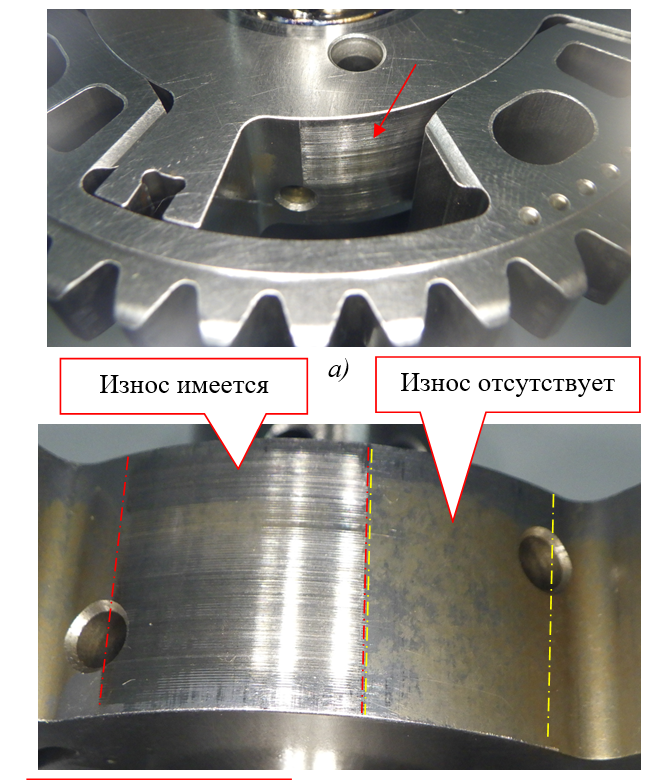

Неравномерный износ рабочей поверхности ротора муфты

Какие версии причин проверялись

Исследование позволяло последовательно проверить несколько технически значимых вариантов происхождения неисправности.

Следы эксплуатации на шейках распределительного вала

Незначительные кольцевые риски действительно присутствовали, однако:

их характер не свидетельствовал о разрушении муфты;
специалист не установил механизма, при котором такие притёртости могли вызвать выявленную неисправность фазорегулятора;
эти повреждения были признаны не связанными с отказом исследуемой муфты.

Следовательно, обнаруженные эксплуатационные следы на шейках распределительного вала не объясняли неисправность системы изменения фаз.

Предыдущее вмешательство в муфту

Возможность механического вмешательства оценивалась по состоянию крепёжных элементов.

При осмотре установлено:

заводские метки на болтах сохранились;
внутренние грани болтов не деформированы;
признаков их предыдущего откручивания не обнаружено.

Признаков разборки муфты до экспертного исследования установлено не было.

Критический износ отдельных деталей муфты

При разборке исследовали основные элементы фазорегулятора.

Установлено:

верхняя крышка не имела критического износа;
нижняя крышка также не имела критического износа;
место фиксации стопорного штифта не повреждено;
стопорный штифт не имел повреждений;
лопатки ротора не имели критических повреждений и деформаций;
пружинные пластины лопаток не имели критических повреждений;
боковые поверхности секций статора также не имели признаков критического изнашивания.

На верхней крышке при этом присутствовали небольшие локальные притёртости с одной стороны. В заключении отмечено, что они могли свидетельствовать о перекосе ротора при вращении.

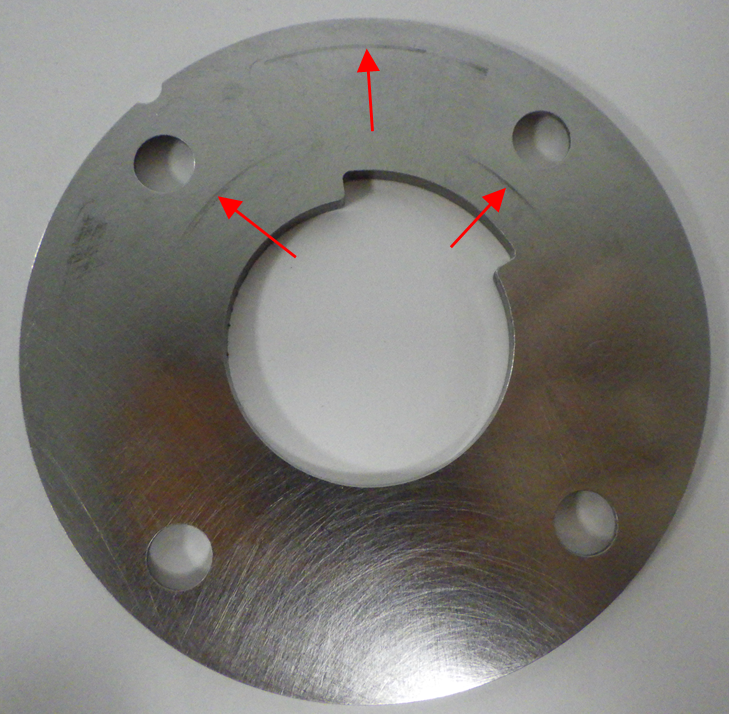

Локальные односторонние притёртости на верхней крышке муфты

Нарушение геометрии ротора или статора

Неравномерная выработка рабочей поверхности ротора требовала проверить геометрию обеих сопрягаемых деталей.

Контроль выполнялся на координатно-измерительной машине. Исследовались:

диаметры рабочих поверхностей;
отклонение от круглости;
геометрия профилей кулачков статора;
взаимное расположение центров окружностей профилей кулачков.

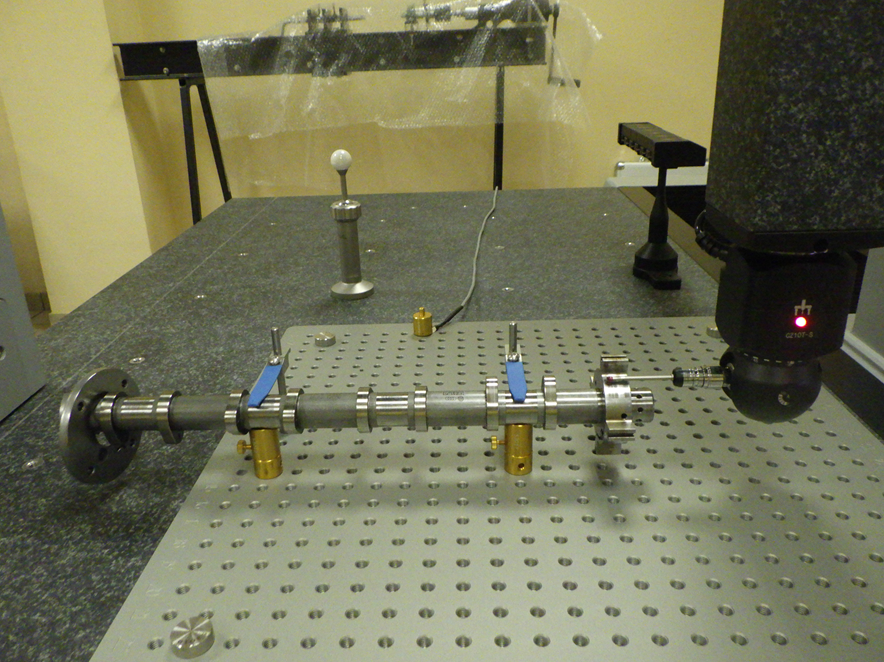

Измерение рабочей поверхности ротора на координатно-измерительной машине

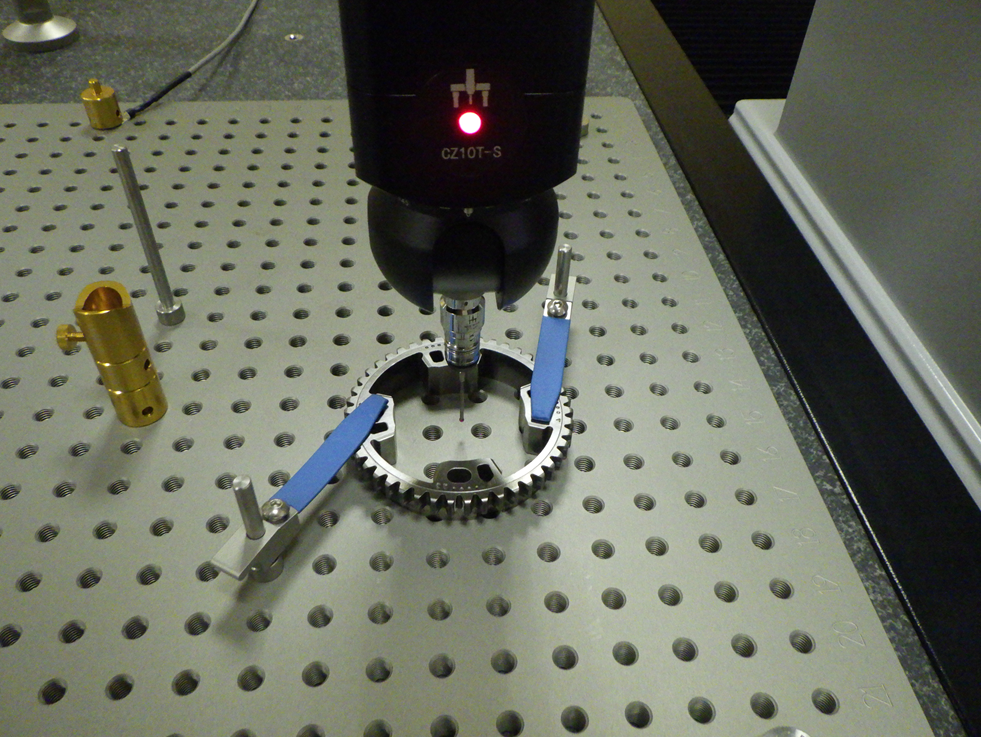

Измерение геометрии статора муфты на координатно-измерительной машине

Что показал инструментальный контроль

Геометрия ротора

Измерения показали, что рабочая поверхность ротора имеет достаточно ровную геометрию. В заключении указано, что отклонение от круглости ротора не превышало 15 мкм.

Таким образом, выраженного геометрического дефекта ротора, способного объяснить наблюдавшуюся картину неравномерного контакта, установлено не было.

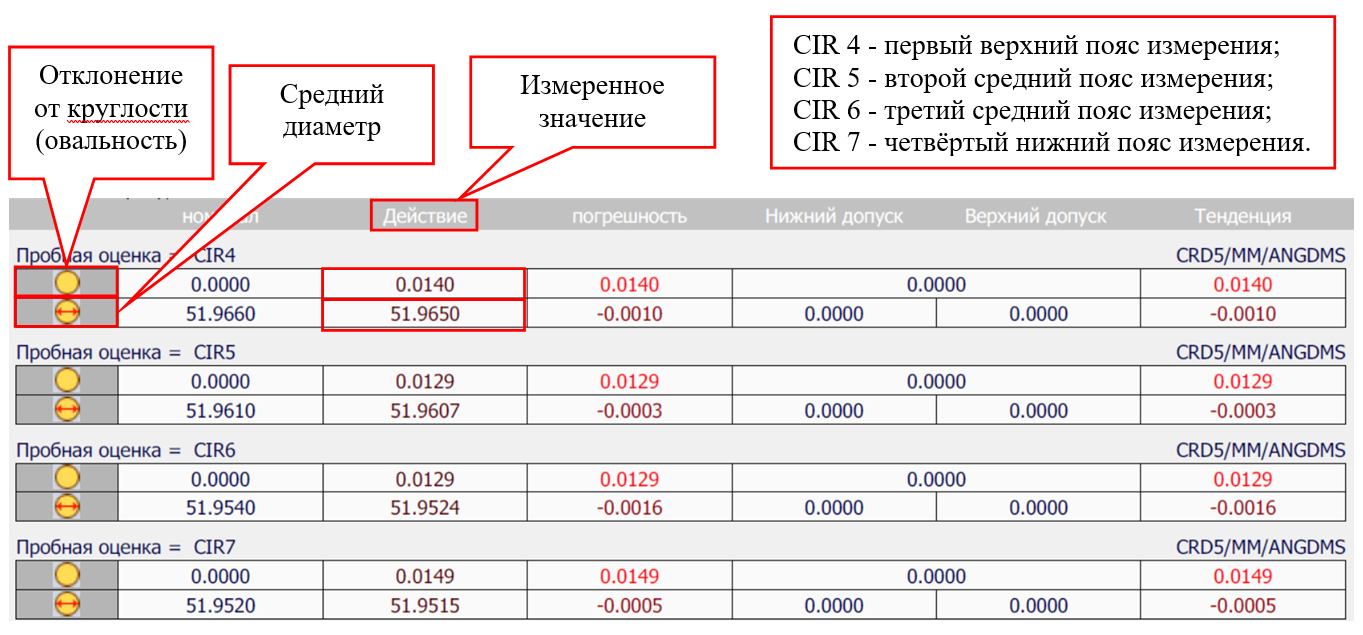

Результаты измерений рабочей поверхности ротора муфты

Геометрия статора

Иная картина была получена при исследовании статора.

Инструментальный контроль выявил нарушение геометрии его рабочей поверхности. Дополнительно было установлено, что диаметры профилей отдельных кулачков статора различаются между собой.

Наибольшее различие было получено между профилями второго и третьего кулачков. В экспертном заключении это отличие оценено как существенное относительно размеров сопрягаемого ротора.

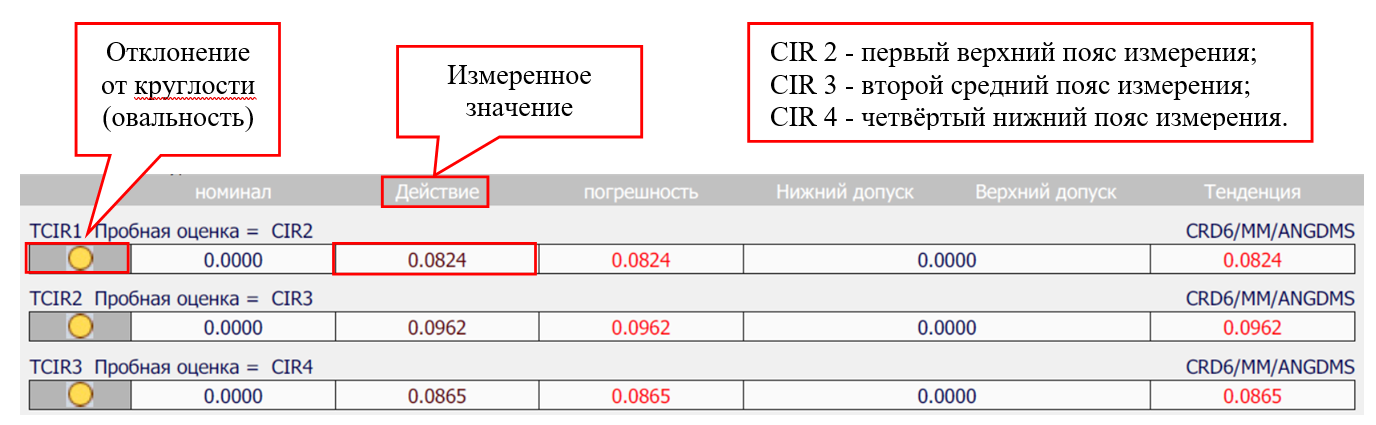

Результаты измерений рабочей боковой поверхности статора

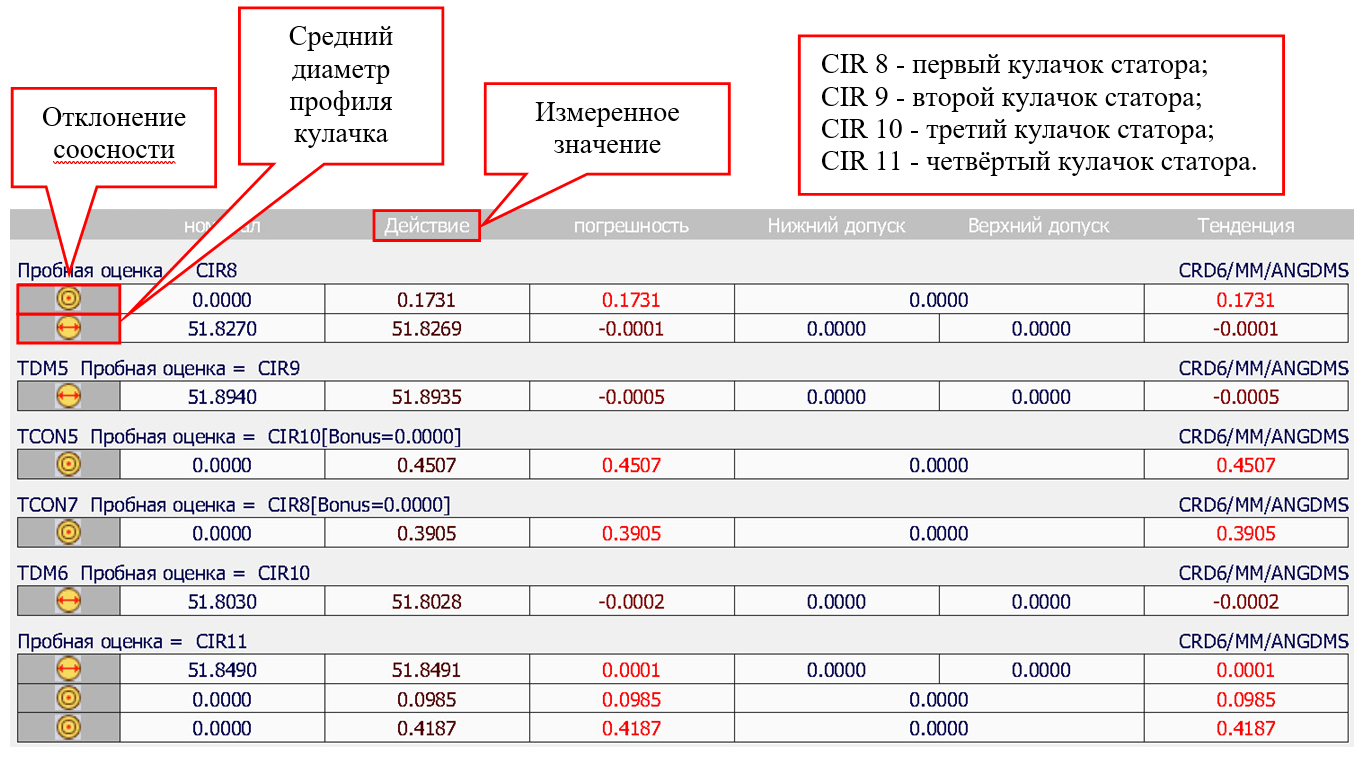

Результаты измерения профилей кулачков статора

Несоосность профилей кулачков

Дополнительным существенным признаком стало отклонение взаимного расположения центров окружностей профилей кулачков статора.

Измерения показали заметную несоосность между отдельными профилями. Именно это нарушение специалист связал с наблюдавшимся неравномерным износом рабочей поверхности ротора.

Какие признаки указали на установленную причину

Причинное значение имела совокупность результатов осмотра и инструментальных измерений:

на рабочей поверхности ротора обнаружена выраженная неравномерность износа;
такой износ указывает на неправильное взаимное положение сопрягаемых поверхностей при работе;
геометрия самого ротора по результатам инструментального контроля признана достаточно ровной;
у статора выявлено нарушение геометрии рабочей поверхности;
профили отдельных кулачков статора различались;
центры окружностей профилей кулачков имели существенную несоосность;
нарушения геометрии статора объясняли локальный характер контакта и неравномерную выработку ротора;
признаки предыдущей разборки муфты до проведения исследования не обнаружены;
другие элементы муфты не имели критических повреждений, которые могли бы самостоятельно объяснить установленную неисправность.

Совокупность этих признаков позволила связать неисправность не с обычными следами эксплуатации исследованного вала, а с геометрическими дефектами статора муфты изменения фаз газораспределения.

Что установила экспертиза

Экспертиза установила наличие дефектов муфты изменения фаз газораспределения в виде нарушения геометрии её статора и профилей кулачков статора.

Выявленные отклонения могли препятствовать нормальному взаимному перемещению ротора и статора и стать причиной неисправности системы изменения фаз газораспределения после установки распределительного вала на двигатель.

Причина возникновения установленных дефектов определена как производственная.

Вывод эксперта

Исследованный впускной распределительный вал VAG 06K109021M с муфтой изменения фаз газораспределения имел производственные дефекты:

нарушение геометрии рабочей поверхности статора;
нарушение геометрии профилей кулачков статора;
существенное отклонение взаимного расположения центров профилей отдельных кулачков.

Эти дефекты могли стать причиной некорректной работы системы изменения фаз газораспределения после установки детали на двигатель.

При этом обнаруженные на шейках распределительного вала незначительные эксплуатационные риски не были признаны причиной неисправности муфты.

Практическое значение вывода

Этот кейс показывает, что новая или недавно установленная деталь может иметь дефект, который невозможно установить обычным внешним осмотром.

Общая конструкция исследуемого и сравнительного валов визуально не отличалась. Существенный дефект был выявлен только после разборки муфты, анализа характера контактного износа и точного инструментального контроля её геометрии.

Такой технический вывод может использоваться для обоснования требований, связанных с качеством приобретённой детали, поскольку позволяет отделить производственный дефект самого изделия от повреждений, возникших в процессе эксплуатации.

Если необходимо установить происхождение дефекта автомобильной детали или механического узла, можно провести независимое исследование с инструментальным контролем.

Что делать при похожей ситуации

Если после установки новой детали появилась неисправность, которая не устраняется стандартной диагностикой:

сохраните демонтированную деталь в исходном состоянии;
не разбирайте её самостоятельно до экспертного осмотра;
сохраните упаковку и маркировочные обозначения, если они имеются;
сохраните документы о покупке и установке детали;
зафиксируйте диагностические коды неисправностей;
сохраните результаты проведённых проверок и замен;
не устраняйте следы износа и не очищайте рабочие поверхности до исследования;
при споре о качестве детали рассмотрите проведение независимой технической экспертизы до её возврата продавцу или поставщику.

Когда нужна независимая экспертиза

Исследование детали целесообразно, когда необходимо определить:

имеется ли в узле технический дефект;
связан ли обнаруженный дефект с эксплуатацией;
мог ли отказ возникнуть из-за производственного нарушения геометрии или изготовления;
имеются ли признаки постороннего вмешательства;
соответствует ли характер износа заявленной версии причины;
может ли выявленный дефект технически объяснить возникшую неисправность.

Вопросы и ответы

Может ли новая муфта изменения фаз газораспределения иметь производственный дефект?

Да. В исследованном случае внешнее сравнение с аналогичным новым узлом не выявило заметных конструктивных отличий, однако инструментальный контроль обнаружил нарушение геометрии статора и профилей его кулачков.

Можно ли определить такой дефект обычной диагностикой автомобиля?

В данном случае стандартные диагностические действия с исполнительными элементами системы проблему не устранили. Причина была выявлена после разборки муфты, исследования характера износа и измерения геометрии её деталей.

Почему неравномерный износ ротора оказался важным признаком?

Износ присутствовал только на части рабочих поверхностей. Такая картина указывала на неправильное взаимное положение сопрягаемых деталей. Последующие измерения подтвердили нарушение геометрии именно статора.

Могли ли риски на шейках распределительного вала стать причиной неисправности?

Согласно заключению специалиста, обнаруженные незначительные кольцевые риски не могли повлиять на работоспособность муфты изменения фаз газораспределения и привести к её неисправности.

Были ли обнаружены признаки предыдущей разборки муфты?

Нет. На крепёжных болтах сохранились заводские метки, а характерных повреждений внутренних граней, указывающих на их откручивание, не обнаружено.

Что показала экспертиза относительно характера дефекта?

Причина выявленных геометрических нарушений муфты изменения фаз газораспределения была определена как производственная.

Материал подготовлен на основе реального технического исследования. Технический вывод проверен специалистом, проводившим исследование: Александр Юрьевич Малахов.
