Рецензия на экспертизу двигателя Kia Carnival почему связь отказа с ТО-1 не была доказана |
После технического обслуживания дизельного Kia Carnival двигатель вышел из строя после пробега около 47 км. В первоначальном заключении причиной отказа назвали посторонний предмет — сливную пробку, обнаруженную внутри фильтрующего элемента масляного фильтра. По версии специалиста, пробка перекрыла масляный канал, вызвала масляное голодание, разрушение шатунных подшипников и последующее заклинивание двигателя.

Проведённая рецензия показала, что такая причинно-следственная цепочка не была технически доказана. Исследование двигателя оказалось неполным: критически важные элементы системы смазки не были проверены, необходимые измерения не выполнялись, моторное масло не исследовалось лабораторно, а обстоятельства хранения автомобиля в течение трёх месяцев до осмотра не были установлены. Кроме того, сам механизм попадания пробки в фильтр был основан на предположении.

По результатам рецензии вывод о том, что повреждение двигателя стало следствием работ, выполненных при ТО-1, признан технически необоснованным.

Если требуется проверить уже подготовленное заключение по отказу двигателя или установить техническую причину неисправности, материалы можно направить на предварительный анализ в АНО "ИНАЭМАДИ"

Ситуация

Автомобиль Kia Carnival с дизельным двигателем семейства D4HE прошёл плановое техническое обслуживание. В рамках ТО были заменены моторное масло и фильтрующий элемент масляного фильтра.
После обслуживания автомобиль проехал около 47 км, после чего возникла неисправность двигателя.
Через несколько месяцев двигатель был осмотрен другим специалистом. При разборке внутри сменного элемента масляного фильтра обнаружили сливную пробку. Одновременно были выявлены повреждения подшипников коленчатого вала и продукты износа в масляном поддоне.
На основании этих признаков специалист связал отказ двигателя с предыдущим техническим обслуживанием: по его версии, пробка попала внутрь фильтра во время его замены, перекрыла подачу масла и вызвала масляное голодание.
Задачей последующей рецензии было проверить, насколько такая версия подтверждается проведённым исследованием.

Что требовалось установить

При рецензировании оценивалось:
  • соответствует ли первоначальное заключение требованиям, предъявляемым к подобным исследованиям;
  • достаточно ли полно исследованы двигатель и его системы;
  • подтверждается ли техническими признаками заявленный механизм масляного голодания;
  • доказано ли, что посторонний предмет оказался в масляном фильтре именно при проведении ТО;
  • существует ли доказанная причинно-следственная связь между работами сервиса и последующим отказом двигателя;
  • позволяет ли выполненная дефектовка достоверно определить объём восстановительного ремонта.

Что было представлено на исследование

Рецензирование выполнялось по материалам первоначального заключения специалиста, документам о проведённом техническом обслуживании и последующей диагностике автомобиля, а также фотоматериалам.
Анализировались описанные в первоначальном заключении результаты компьютерной диагностики, осмотра и частичной разборки двигателя, состояние деталей системы смазки, коленчатого вала, вкладышей, цилиндропоршневой группы, головки блока цилиндров и других элементов.
Отдельно оценивалась логика, с помощью которой обнаруженная в масляном фильтре пробка была связана с работами, выполненными при предыдущем ТО.

Какие повреждения были выявлены

В первоначальном заключении были описаны:
  • посторонний предмет — сливная пробка — внутри фильтрующего элемента масляного фильтра;
  • продукты износа и разрушения деталей в масляном поддоне;
  • повреждения шатунных шеек коленчатого вала и соответствующих вкладышей;
  • наиболее выраженные повреждения первой и второй шатунных шеек при существенно меньших повреждениях третьей и четвёртой;
  • сравнительно небольшие повреждения коренных подшипников коленчатого вала;
  • незначительные повреждения внутренней поверхности масляного насоса;
  • наличие воздуха в гидроопорах газораспределительного механизма;
  • неработоспособное состояние стартера.
При этом рецензия обращает внимание на принципиальную проблему: полноценная дефектовка двигателя выполнена не была. Поэтому перечень обнаруженных неисправностей нельзя было считать исчерпывающим.

Какие версии причин проверялись

Ключевой версией первоначального исследования являлась следующая цепочка:
пробка в масляном фильтре → перекрытие масляного канала → прекращение подачи масла → масляное голодание → разрушение шатунных подшипников → заклинивание двигателя.
Дополнительно специалист рассматривал нарушения эксплуатации и неисправности системы смазки, однако возможность нарушения эксплуатации фактически отверг на основании пробега после ТО, марки применённого масла, установленного фильтра и уровня масла, зафиксированного уже при последующем осмотре.
При рецензировании было установлено, что для достоверного определения причины требовалось рассмотреть существенно более широкий круг возможных факторов:
  • неисправность элементов системы смазки;
  • состояние редукционного и перепускного клапанов;
  • неисправность механизма регулирования производительности масляного насоса;
  • загрязнение масляных магистралей;
  • недостаточный уровень масла непосредственно перед отказом;
  • несоответствующее качество моторного масла;
  • попадание топлива, охлаждающей жидкости, воды или иных веществ в масло;
  • перегрев двигателя;
  • повышенные утечки масла в повреждённых парах трения;
  • производственный недостаток деталей или узлов;
  • особенности предшествующей эксплуатации и ремонта автомобиля;
  • возможное вмешательство в автомобиль после возникновения неисправности.
Не все эти версии были исследованы в первоначальном заключении.

Почему версия о полном перекрытии масляного канала не подтвердилась

Первоначальное заключение исходило из того, что найденная внутри фильтра пробка полностью перекрыла движение масла.
Однако геометрия пробки и её положение, показанное в материалах исследования, не позволяли без дополнительных проверок утверждать, что канал был полностью перекрыт.
Рецензент указал, что такой предмет мог увеличить гидравлическое сопротивление и уменьшить давление масла, но сам факт его нахождения в фильтре ещё не доказывает полного прекращения циркуляции.
Кроме того, при значительном ограничении пропускной способности фильтра необходимо исследовать работу перепускного клапана системы смазки. Его назначение — обеспечить циркуляцию масла в обход фильтрующего элемента при соответствующих условиях.
Состояние и работоспособность этого клапана первоначальным исследованием установлены не были.
Поэтому ключевой элемент заявленного механизма отказа — полное прекращение подачи масла именно вследствие нахождения пробки в фильтре — остался недоказанным.

Почему одного наличия пробки недостаточно

Само обнаружение постороннего предмета внутри масляного фильтра не отвечает на два разных вопроса:
  1. Когда и каким образом пробка туда попала?
  2. Как именно её присутствие повлияло на давление и расход масла в работающем двигателе?
В первоначальном заключении эти вопросы фактически были объединены в одно предположение: поскольку фильтр заменяли во время ТО, а двигатель вышел из строя вскоре после обслуживания, пробка якобы могла оказаться внутри фильтра только при его замене.
Рецензия показала, что такая логика недостаточна.

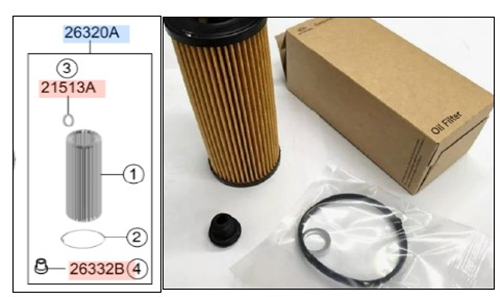

комплект масляного фильтра Kia Hyundai со сливной пробкой и уплотнительными элементами
Комплект поставки фильтрующего элемента масляного фильтра — фильтрующий элемент, уплотнения и сливная пробка
В комплект поставки фильтрующего элемента действительно входит сливная пробка. Однако её расположение в заводской упаковке имеет существенное значение.

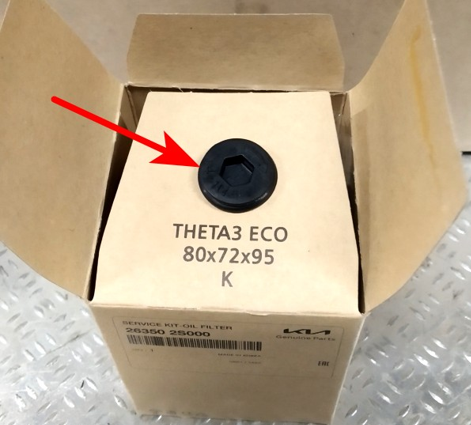

сливная пробка масляного фильтра Kia Hyundai закреплена в клапане заводской коробки
Открытая коробка с фильтрующим элементом масляного фильтра — сливная пробка установлена в специальном отверстии клапана коробки
В исследованном комплекте пробка находится не внутри фильтрующего элемента, а закреплена в специальном отверстии клапана коробки.
Поэтому утверждение, что при обычной распаковке она могла сама оказаться внутри фильтрующего элемента, материалами рецензии не подтверждается.
Это не доказывает, что попадание пробки при обслуживании было невозможно вообще. Но для такого вывода требовались дополнительные фактические данные, которых в первоначальном исследовании не приведено.

Почему трёхмесячный промежуток имел значение

Осмотр двигателя проводился примерно через три месяца после возникновения неисправности.
При этом в первоначальном заключении не были установлены:
  • место и условия хранения автомобиля;
  • круг лиц, имевших к нему доступ;
  • выполнялись ли за это время какие-либо диагностические или ремонтные операции;
  • вскрывался ли масляный фильтр;
  • снимался ли масляный поддон;
  • производилась ли замена деталей или очистка элементов системы смазки.
Рецензия не утверждает, что постороннее вмешательство действительно происходило. Проблема заключается в другом: такая возможность не была проверена и исключена.
Следовательно, обнаружение пробки через несколько месяцев после отказа само по себе не доказывает, что она находилась в фильтре в момент проведения ТО и в момент возникновения неисправности.

Почему уровень масла при позднем осмотре ничего не доказывал

В первоначальном заключении нормальный уровень моторного масла при осмотре был использован как один из аргументов против версии нарушения эксплуатации.
Однако между отказом двигателя и проверкой уровня прошло около трёх месяцев.
Поэтому уровень, зафиксированный при позднем осмотре, не позволяет установить уровень масла непосредственно перед возникновением неисправности.
По той же причине требовалось анализировать всю историю автомобиля: предыдущие технические обслуживания, ремонты, межсервисные пробеги и иные события, способные повлиять на состояние двигателя.
Такой сводный анализ в первоначальном заключении выполнен не был.

Почему требовался анализ моторного масла

Моторное масло было слито и сохранено, однако полноценный лабораторный анализ его пробы не проводился.
Это существенно ограничило возможности исследования.
Без анализа нельзя было проверить ряд возможных факторов, в том числе наличие загрязнений и сделать обоснованные выводы о фактическом состоянии масла, находившегося в двигателе.
Поэтому утверждение о соответствии качества масла требованиям изготовителя автомобиля не было подтверждено исследованием самого масла.

Почему визуального осмотра коленчатого вала недостаточно

Шатунные и коренные шейки коленчатого вала, а также вкладыши исследовались преимущественно органолептически, то есть визуально.
Измерения с использованием соответствующего мерительного инструмента в заключении не показаны.
Также не были должным образом исследованы:
  • размеры и геометрия шеек коленчатого вала;
  • посадочные места коренных вкладышей в блоке цилиндров;
  • посадочные места шатунных вкладышей;
  • тыльные поверхности вкладышей и их маркировка;
  • состояние и проходимость масляных каналов блока цилиндров и коленчатого вала.
Это особенно важно из-за неравномерности повреждений.
Наиболее серьёзно пострадали первая и вторая шатунные шейки, третья и четвёртая — существенно меньше, а коренные подшипники имели минимальные повреждения.
Первоначальное заключение не объяснило, почему при заявленном общем прекращении подачи масла повреждения распределились именно таким образом.
Без такого анализа делать однозначный вывод о механизме масляного голодания преждевременно.

Не были полноценно исследованы и другие узлы двигателя

Рецензия выявила и другие ограничения первоначального исследования.
Головка блока цилиндров осматривалась без полной разборки. Не были надлежащим образом исследованы подшипники и кулачки распределительных валов, клапаны, направляющие втулки и седла клапанов.
Не выполнялась стендовая проверка топливных форсунок.
Стартер был признан неработоспособным, однако его не разобрали для установления действительной причины отказа. Поэтому утверждение, что он был повреждён именно при попытке запуска заклинившего двигателя, осталось без достаточного технического подтверждения.
Не был выполнен полный комплекс исследований деталей системы смазки и других систем, которые могли иметь отношение к возникновению повреждений.

Что показало исследование масляного насоса

Первоначальное заключение использовало отсутствие значительного количества продуктов разрушения в масляном насосе и на фильтрующем элементе как подтверждение версии о перекрытии масляного канала.
Рецензия указала на недостаточность такого аргумента.
При наличии значительного количества металлических частиц в поддоне следовало подробно исследовать сетку маслоприёмника, внутренние полости насоса, редукционный клапан и механизм регулирования его производительности.
Этого сделано не было.
Для двигателя данного типа имеет значение и работоспособность системы изменения производительности масляного насоса, поскольку от неё зависит подача масла при различных режимах работы двигателя.
Без проверки этих элементов исключить неисправность самой системы смазки было невозможно.

В первоначальном заключении возникло техническое противоречие

Специалист утверждал, что из-за перекрытия масляного канала продукты разрушения из поддона не могли попасть в масляный насос и фильтрующий элемент.
Одновременно в расчёт восстановительного ремонта была включена замена маслоохладителя из-за невозможности гарантированно удалить из его каналов металлическую стружку.
Рецензия обратила внимание, что масляный радиатор и масляный фильтр входят в общую масляную магистраль.

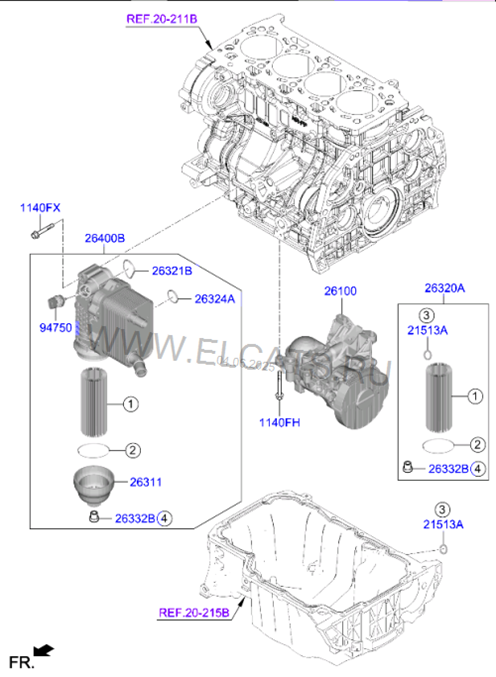

схема масляного фильтра и маслоохладителя двигателя Kia Hyundai D4HE
Компоновка масляного фильтра и масляного радиатора двигателя — схема расположения элементов в системе смазки
По приведённой схеме поток масла проходит через масляный насос, масляный радиатор и далее к фильтру.
Если исходить из первоначального утверждения, что продукты разрушения не поступали даже в насос и фильтр, необходимость замены маслоохладителя именно из-за металлической стружки требовала отдельного объяснения.
Такого объяснения в заключении не было.

Компьютерная диагностика также была оценена неполно

В первоначальном заключении было указано отсутствие диагностических кодов двигателя и трансмиссии.
Однако на приведённом изображении экрана диагностического оборудования присутствовал код P21CB00, связанный с пониженным напряжением питания блока управления системы снижения токсичности отработавших газов.
Сам по себе этот код не устанавливает причину механического повреждения двигателя.
Существенно другое: имеющийся результат диагностики не был проанализирован, несмотря на утверждение об отсутствии кодов неисправностей.
Кроме того, с момента отказа до считывания памяти электронных блоков прошло значительное время. Возможность удаления ранее записанных кодов также не была учтена.

Почему нельзя строить причинность по принципу «после этого — значит вследствие этого»

Пробег около 47 км между проведением ТО и появлением неисправности действительно является обстоятельством, которое необходимо учитывать.
Но временная близость событий сама по себе ещё не устанавливает техническую причинность.
Чтобы связать отказ двигателя с действиями при техническом обслуживании, необходимо одновременно подтвердить:
  • конкретное нарушение технологии;
  • возникший вследствие него технический дефект;
  • механизм воздействия этого дефекта на двигатель;
  • соответствие фактических повреждений такому механизму;
  • отсутствие альтернативной причины, лучше объясняющей обнаруженные признаки.
В рассматриваемом случае эта последовательность не была доказана.
Факт попадания пробки внутрь фильтра именно во время ТО не установлен, полное перекрытие масляного канала не подтверждено, перепускной и редукционный клапаны не исследованы, состояние масла лабораторно не проверено, а другие возможные причины повреждения двигателя рассмотрены не полностью.

Почему расчёт ремонта нельзя было считать окончательным

Неполнота дефектовки повлияла не только на вывод о причине отказа, но и на расчёт восстановительного ремонта.
Если двигатель не разобран полностью и существенная часть деталей и агрегатов не исследована, заранее определить окончательный перечень запасных частей и работ невозможно.
В рецензии, в частности, отмечено отсутствие полноценной дефектовки ряда деталей двигателя и смежных агрегатов. Были выявлены также отдельные несоответствия в перечне запасных частей и работ.
Следовательно, рассчитанная стоимость ремонта могла рассматриваться лишь на основании неполного объёма исходных данных.

Какие признаки указали на необоснованность первоначального вывода

Ключевым результатом рецензии стала не замена одной категоричной версии другой, а выявление разрыва в доказательственной цепочке первоначального исследования.
Наличие пробки в фильтре было фактом, описанным в материалах.
Но далее требовалось доказать:
пробка находилась там именно после ТО → она находилась там в момент отказа → она действительно ограничила поток масла в критической степени → защитные и регулирующие элементы системы смазки не обеспечили необходимую циркуляцию → именно это сформировало выявленную картину повреждений.
Каждое звено этой цепочки требовало самостоятельной технической проверки.
Часть этих проверок не выполнялась.
Поэтому переход от факта обнаружения пробки непосредственно к выводу о нарушении технологии ТО оказался технически необоснованным.

Что установила рецензия

Рецензия пришла к выводу, что первоначальное заключение не соответствует предъявляемым требованиям по структуре и содержанию, а его основные технические выводы не имеют достаточного обоснования.
Причинно-следственная связь между проведённым ТО-1 и последующим отказом двигателя не была доказана.
В самой рецензии указано, что по имеющейся информации возникновение описанных повреждений не является следствием работ по проведению ТО-1, а с большой степенью вероятности могли иметь место проявления производственного недостатка и нарушения условий эксплуатации автомобиля.
Одновременно рецензент подчеркнул, что из-за неполноты первоначального исследования истинная причина образования повреждений двигателя достоверно установлена не была.
Это принципиальное различие: отсутствие доказательств заявленной версии не означает, что можно автоматически назначить другую причину без необходимых исследований.

Практическое значение вывода

Такой технический анализ имеет значение, когда заключение используется для предъявления требований автосервису, продавцу, изготовителю или другой стороне спора.
Для вывода о связи неисправности с ремонтом недостаточно установить, что поломка произошла вскоре после выполненных работ. Необходимо доказать сам технический механизм возникновения повреждения.
Рецензия позволяет выявить:
  • пропущенные исследования;
  • недоказанные предположения;
  • противоречия между фактическими данными и выводами;
  • альтернативные версии, которые эксперт не проверил;
  • отсутствие измерений или лабораторных исследований;
  • разрыв между обнаруженным дефектом и заявленной причиной.
Если заключение уже используется в претензии или судебном споре, его техническая обоснованность может иметь не меньшее значение, чем сам факт наличия неисправного двигателя.
Для проверки экспертного заключения или исследования причины отказа двигателя можно обратиться в

Что делать при похожей ситуации

Если двигатель вышел из строя вскоре после ремонта или технического обслуживания, важно сохранить исходное состояние доказательств.
  • Не выбрасывать масляный и топливный фильтры, повреждённые детали и фрагменты разрушения.
  • По возможности сохранить слитое моторное масло для исследования.
  • Не промывать масляные каналы, поддон и детали до экспертного осмотра.
  • Зафиксировать состояние двигателя и деталей до разборки и в процессе неё.
  • Сохранить заказ-наряды, акты выполненных работ, документы на использованные масло и запасные части.
  • Сохранить результаты компьютерной диагностики и перечень диагностических кодов.
  • Зафиксировать, где и в каких условиях хранится автомобиль или разобранный двигатель и кто имеет к ним доступ.
  • Не допускать уничтожения или замены спорных деталей до завершения их исследования.
  • При необходимости установить причину отказа провести независимое исследование до повторного ремонта агрегата.
Чем меньше изменений внесено в объект после возникновения неисправности, тем больше технической информации остаётся доступно эксперту.

Когда нужна независимая экспертиза

Независимое исследование целесообразно, когда:
  • двигатель вышел из строя после ремонта или технического обслуживания;
  • сервис и владелец называют разные причины повреждения;
  • обнаружен посторонний предмет в системе смазки, охлаждения или впуска;
  • заявляется масляное голодание, но его первоначальная причина не установлена;
  • имеются серьёзные повреждения вкладышей, коленчатого вала или других деталей;
  • уже существует заключение, выводы которого вызывают технические сомнения;
  • необходимо проверить причинно-следственную связь между выполненными работами и отказом агрегата;
  • требуется обосновать техническую позицию для претензии или судебного спора.

Вопросы и ответы

Достаточно ли того, что двигатель сломался через 47 км после ТО, чтобы доказать вину сервиса?

Нет. Такой небольшой пробег является важным обстоятельством, но устанавливает только временную последовательность событий. Для технического вывода необходимо доказать конкретное нарушение, механизм его воздействия на двигатель и соответствие обнаруженных повреждений этому механизму.

Доказывает ли пробка внутри масляного фильтра нарушение при его замене?

Сам факт наличия пробки этого не доказывает. Необходимо установить происхождение предмета, момент его попадания внутрь фильтра, условия хранения автомобиля и возможность последующего вмешательства. Кроме того, требуется доказать, какое именно влияние предмет оказал на циркуляцию масла.

Можно ли определить масляное голодание только по повреждённым вкладышам?

Повреждения вкладышей могут быть связаны с нарушением режима смазки, однако для установления первичной причины необходимо исследовать систему подачи масла, масляный насос, регулирующие и перепускные клапаны, масляные каналы, состояние масла и характер повреждений различных пар трения.

Почему недостаточно только визуально осмотреть коленчатый вал и вкладыши?

Для полноценной дефектовки требуется оценивать размеры и геометрию деталей и сопоставлять результаты измерений с техническими требованиями. Визуальный осмотр позволяет выявить видимые повреждения, но не заменяет необходимые измерения.

Зачем исследовать масло после отказа двигателя?

Состояние масла может дать информацию, необходимую для проверки некоторых возможных причин неисправности. Если масло сохранено после отказа, его исследование расширяет доказательную базу и позволяет не основывать выводы только на визуальных признаках.

Можно ли оспорить уже выполненное экспертное заключение?

Техническая рецензия позволяет проверить полноту исследования, применённые методы, соответствие выводов фактическим данным и обоснованность причинно-следственных связей. Если необходимые исследования не выполнены либо вывод построен на предположениях, это должно быть отдельно отражено и технически обосновано.
Материал подготовлен на основе реального экспертного исследования. Технический вывод рецензии подготовлен автотехническим экспертом А. А. Воскресенским.
