Экспертиза двигателя Volkswagen Caravelle разрушение ремня ГРМ после ремонта

Экспертиза двигателя Volkswagen Caravelle разрушение ремня ГРМ после ремонта |

Краткий вывод:

В двигателе Volkswagen Caravelle произошло разрушение зубчатого ремня привода газораспределительного механизма: на значительном участке отсутствовали зубья, а часть оставшихся зубьев отслаивалась от основания ремня. Исследование показало, что ремень был пропитан моторным маслом. После потери зубьев нарушилась синхронизация коленчатого и распределительных валов, поршни столкнулись с клапанами. В результате были деформированы впускные и выпускные клапаны, разрушены рычаги их привода и повреждены кулачки распределительных валов.

Эксперты проверили несколько возможных причин разрушения ремня ГРМ. Неисправности насоса охлаждающей жидкости и топливного насоса высокого давления выявлены не были. Совокупность установленных признаков и сведений о ранее выполненных работах позволила связать разрушение ремня с его загрязнением моторным маслом после ремонта двигателя.

Отсутствие зубьев на ремне ГРМ после воздействия моторного масла — Разрушение зубчатого ремня ГРМ — на значительном участке зубья полностью отсутствуют.

Ситуация

На исследование был представлен Volkswagen Caravelle с повреждением двигателя после ранее выполненных работ, связанных с приводом газораспределительного механизма.

До возникновения отказа в передней части двигателя существовала утечка моторного масла. Источник течи впоследствии устранялся, однако зубчатый ремень ГРМ, который уже подвергался воздействию масла, заменён не был.

После дальнейшей эксплуатации двигатель вышел из строя.

Перед экспертами стояла задача определить, какие повреждения имеются в двигателе, что стало их первичной причиной и связаны ли они с эксплуатацией автомобиля либо с ранее выполненными ремонтными работами.

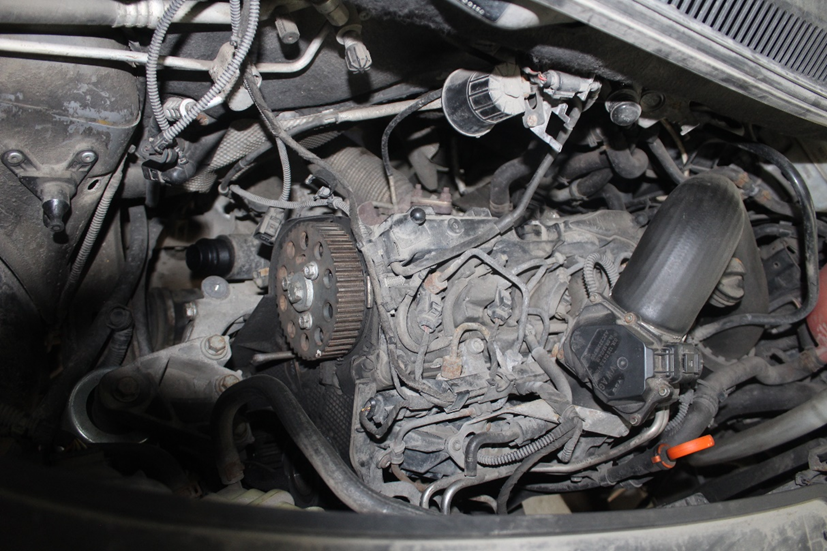

Двигатель Volkswagen со снятым ремнём привода ГРМ — Состояние привода газораспределительного механизма на момент экспертного исследования.

Что требовалось установить

В ходе исследования необходимо было определить:

какие дефекты имеются в двигателе;
что стало первичной причиной повреждений;
почему произошло нарушение синхронизации газораспределительного механизма;
могли ли повреждения быть вызваны неисправностью смежных агрегатов;
могло ли причиной стать качество самого ремня;
какое значение имело попадание моторного масла на ремень;
какой характер имеет установленная причина отказа;
какой объём восстановительного ремонта необходим.

Что исследовалось

Эксперты исследовали элементы привода ГРМ и повреждённые детали двигателя:

зубчатый ремень;
зубчатые шкивы коленчатого и распределительных валов;
рычаги привода клапанов;
впускные и выпускные клапаны;
поршни;
распределительные валы;
насос охлаждающей жидкости;
топливный насос высокого давления.

Дополнительно анализировались сведения о ранее выполненных ремонтных работах.

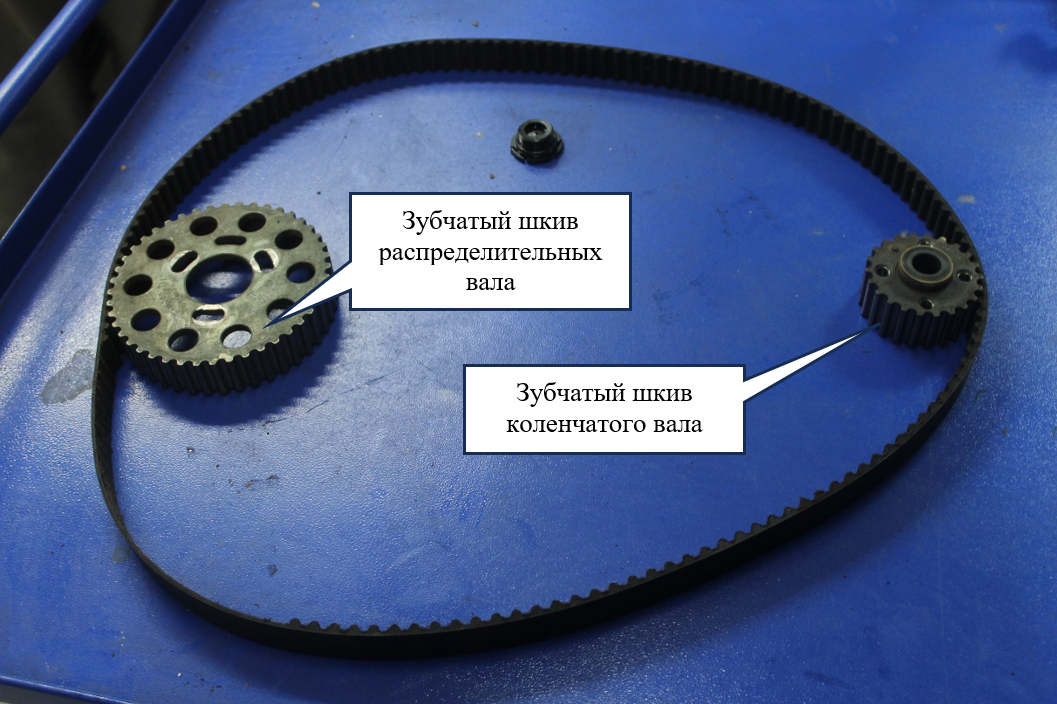

Зубчатый ремень и шкивы привода ГРМ Volkswagen Caravelle — Элементы привода ГРМ, демонтированные для исследования.

Какие повреждения были выявлены

Основной дефект обнаружили непосредственно на зубчатом ремне.

На значительном участке ремня зубья полностью отсутствовали.

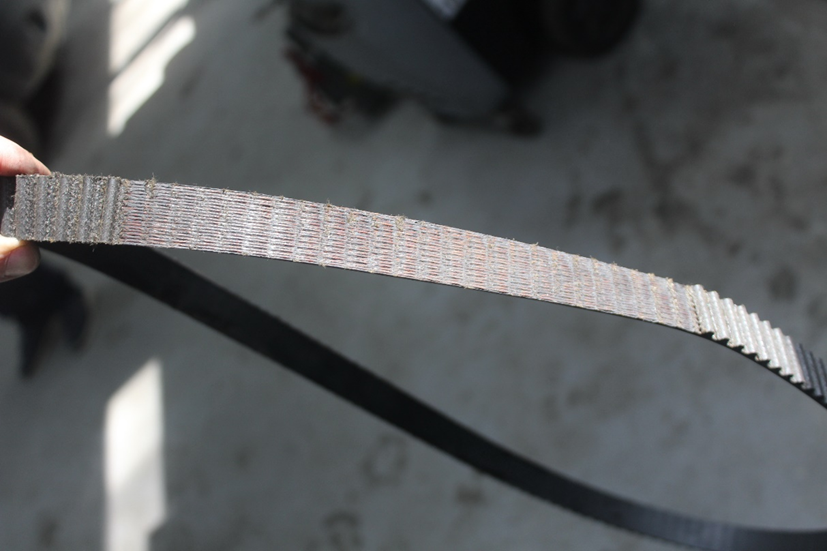

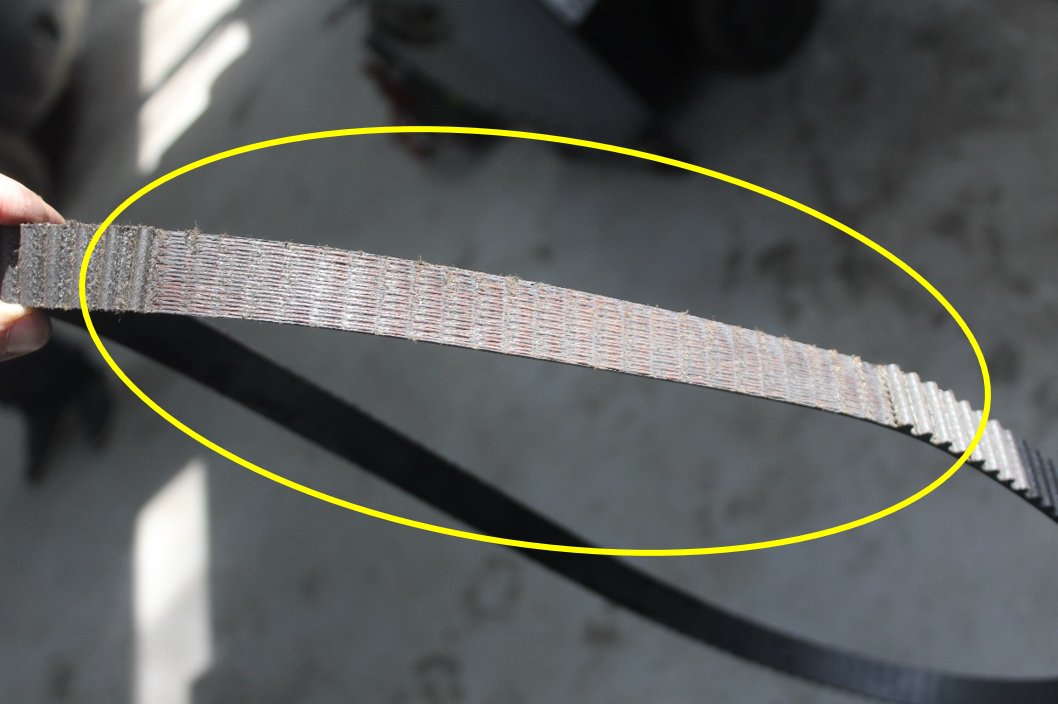

Разрушение зубьев ремня газораспределительного механизма — Утрата зубьев на значительном участке зубчатого ремня привода ГРМ.

На других участках ремня многочисленные зубья начали отслаиваться от основания.

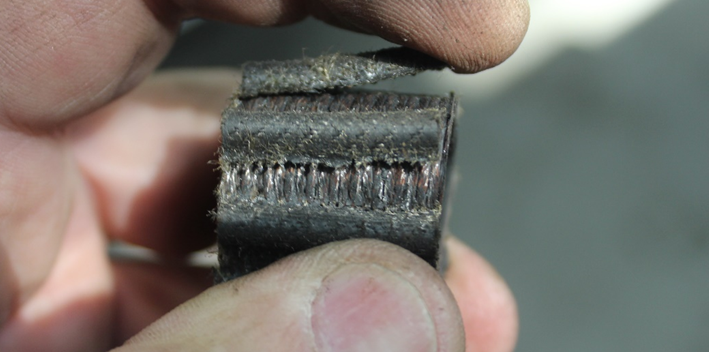

Отслоение зуба от основания ремня ГРМ — Множественное отслоение зубьев от основания зубчатого ремня.

При осмотре также установлено, что зубчатый ремень был пропитан моторным маслом.

Одновременно проверили состояние зубчатых шкивов. Признаков их неисправности, способных объяснить повреждение ремня, выявлено не было.

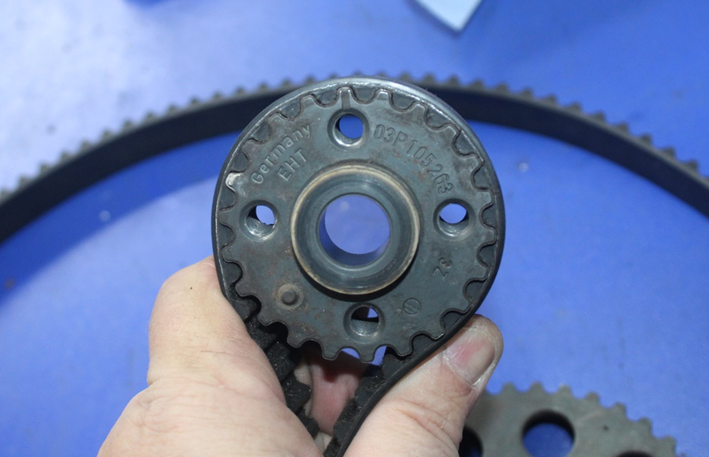

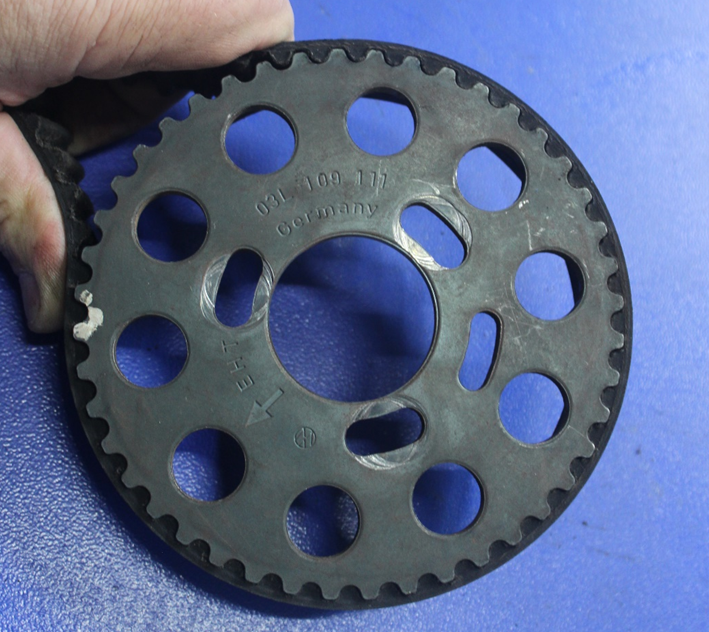

Исследование состояния зубчатых шкивов привода ГРМ — Проверка зубчатых шкивов не выявила повреждений, объясняющих разрушение ремня.

После снятия клапанной крышки обнаружили разрушение рычагов привода клапанов.

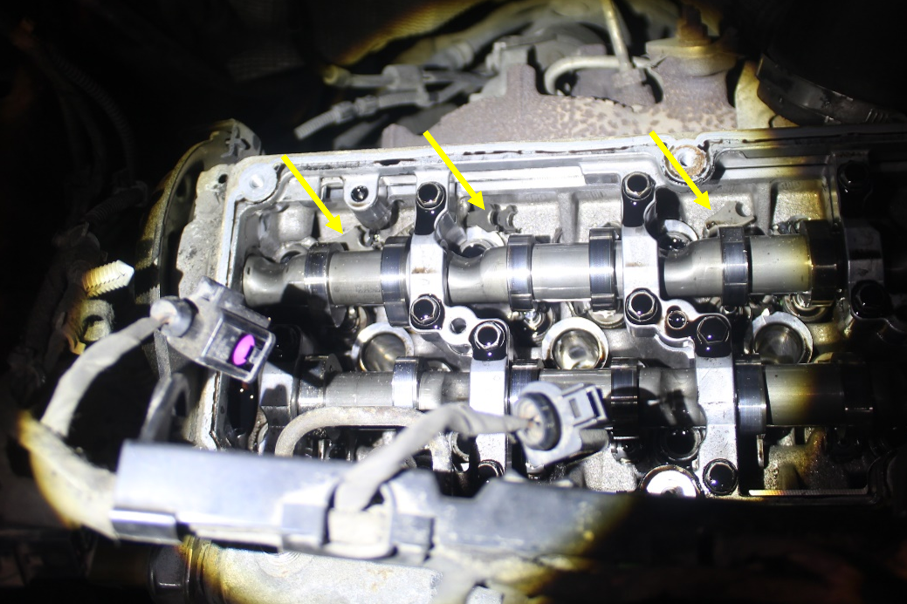

Фрагменты разрушенных рычагов привода выпускных клапанов — Разрушенные рычаги привода клапанов — последствия ударной нагрузки после нарушения фаз газораспределения.

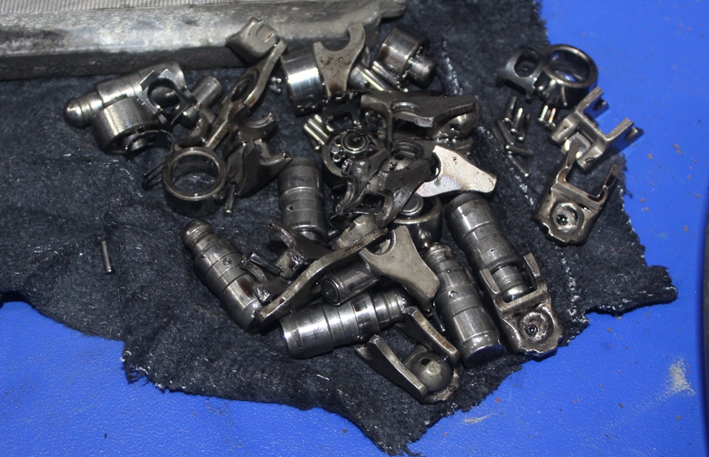

Разрушенные рычаги газораспределительного механизма — Разрушенные рычаги привода клапанов — последствия ударной нагрузки после нарушения фаз газораспределения.

После снятия головки блока цилиндров установлено, что впускные и выпускные клапаны деформированы вследствие контакта с поршнями.

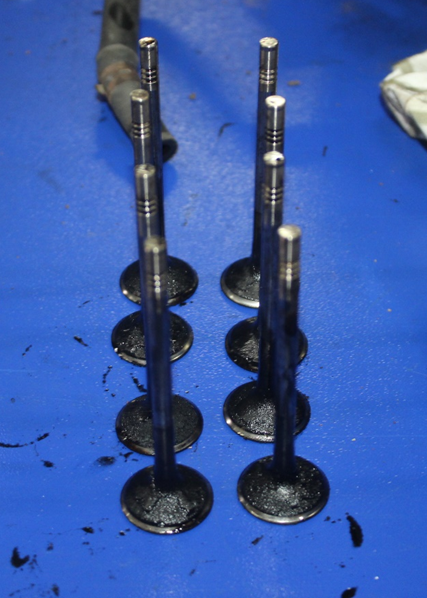

Деформированные впускные клапаны после отказа ремня ГРМ — Деформированные впускные и выпускные клапаны после нарушения синхронизации ГРМ.

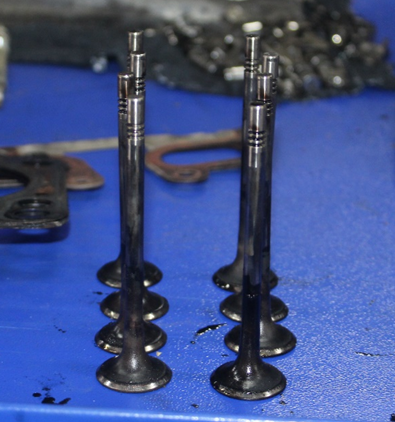

Деформированные выпускные клапаны после отказа привода ГРМ — Деформированные впускные и выпускные клапаны после нарушения синхронизации ГРМ.

На головках поршней имелись соответствующие следы соударения.

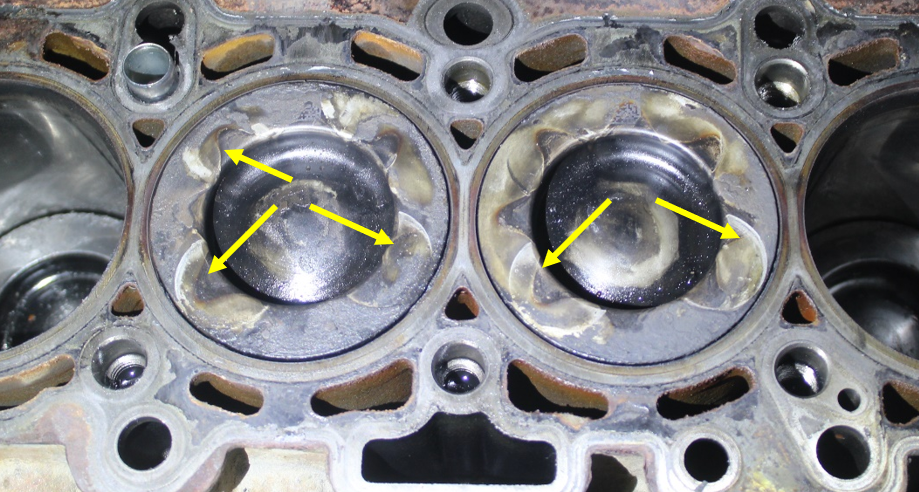

Следы соударения клапанов и поршней двигателя после разрушения ремня ГРМ — Следы контакта клапанов с головками поршней после нарушения фаз газораспределения.

Кроме того, на рабочих поверхностях кулачков распределительных валов выявлены механические повреждения.

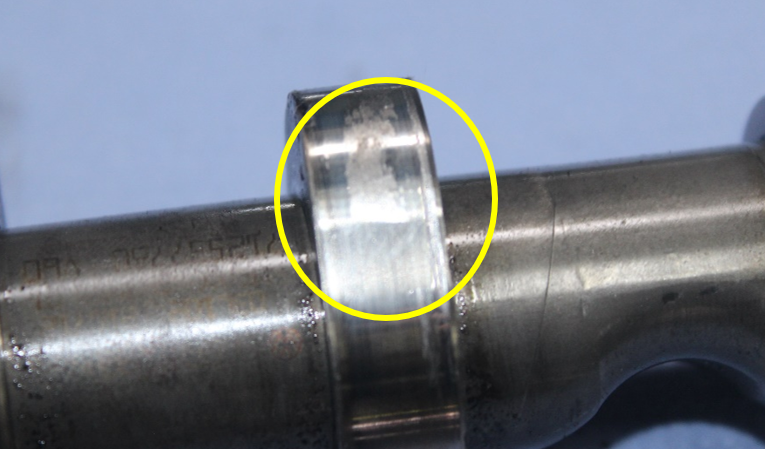

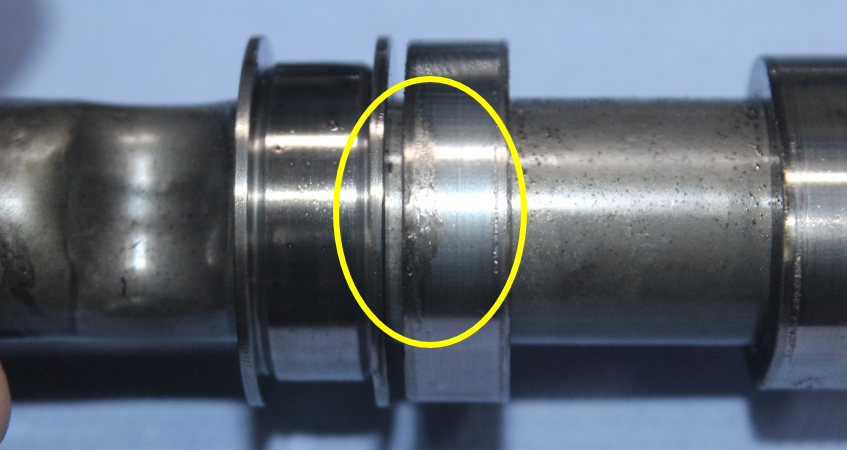

Механические повреждения рабочих поверхностей кулачков распределительных валов.

Таким образом, экспертизой установлены:

отсутствие зубьев на значительном секторе зубчатого ремня;
множественное отслоение зубьев от основания;
разрушение рычагов привода клапанов;
деформация впускных и выпускных клапанов вследствие контакта с поршнями;
механические повреждения рабочих поверхностей кулачков распределительных валов.

Как разрушение ремня привело к повреждению двигателя

Для нормальной работы двигателя коленчатый и распределительные валы должны вращаться в строго заданном соотношении.

Зубчатый ремень обеспечивает эту синхронизацию.

После утраты значительного количества зубьев нормальная передача вращения нарушилась. Расположение клапанов перестало соответствовать положению поршней.

Причинная цепочка выглядела следующим образом:

разрушение зубьев ремня ГРМ
нарушение синхронизации валов
неправильное положение клапанов
контакт клапанов с поршнями
деформация клапанов
ударная нагрузка на привод клапанов
разрушение рычагов и повреждение распределительных валов.

Какие версии причин разрушения ремня проверялись

Возможная причина	Что установлено	Результат
Неисправность насоса охлаждающей жидкости	Неисправностей не выявлено	Не подтверждена
Неисправность ТНВД	Неисправностей не выявлено	Не подтверждена
Некачественное изготовление ремня	На ремне обнаружено моторное масло	Не принята как установленная причина
Попадание моторного масла	Ремень пропитан маслом, наблюдается разрушение материала и зубьев	Подтверждена

Почему исключили неисправность насосов

Насос охлаждающей жидкости и топливный насос высокого давления приводятся зубчатым ремнём. Поэтому их неисправность могла теоретически создать чрезмерную нагрузку на привод.

Экспертное исследование признаков таких неисправностей не выявило.

Следовательно, данные версии не объясняли фактическое разрушение ремня.

Почему существенным оказалось моторное масло

Ключевым признаком стало фактическое наличие моторного масла на зубчатом ремне.

Экспертами установлено, что воздействие масла привело к разрушению резины, входящей в состав ремня, и ускорило его разрушение.

В результате зубья начали отслаиваться от основания, а затем значительная их часть была утрачена.

Как отказ был связан с предыдущим ремонтом

Из представленных материалов следовало, что во время ранее выполненных работ была повреждена передняя крышка двигателя. После этого моторное масло попадало на зубчатый ремень ГРМ.

Первоначально предпринималась попытка устранить течь заменой переднего сальника коленчатого вала, однако она не дала результата.

В дальнейшем передняя крышка двигателя была заменена.

При этом подвергавшийся воздействию моторного масла ремень ГРМ заменён не был.

Именно эта последовательность была сопоставлена с обнаруженным состоянием ремня: наличием масла, отслоением зубьев и их последующим разрушением.

Что установила экспертиза

Экспертиза установила следующую причинную последовательность:

попадание моторного масла на зубчатый ремень → повреждение материала ремня → отслоение и потеря зубьев → нарушение синхронизации коленчатого и распределительных валов → контакт поршней с клапанами → повреждение газораспределительного механизма.

С учётом исследованных обстоятельств причиной выявленных дефектов было признано некачественное выполнение ранее проведённых ремонтных работ.

При этом техническое заключение устанавливает механизм и причину возникновения повреждений. Вопрос о юридической ответственности разрешается с учётом всех материалов конкретного спора.

Какой ремонт потребовался

Для восстановления двигателя было определено необходимость заменить:

впускные клапаны;
выпускные клапаны;
рычаги привода клапанов;
распределительные валы;
зубчатый ремень ГРМ.

По расчёту, выполненному в рамках конкретного исследования, стоимость восстановительного ремонта составляла:

около 384 300 рублей без учёта износа заменяемых запасных частей;
около 109 200 рублей с учётом износа;
трудоёмкость — около 18,1 нормо-часа.

Эти показатели относятся к конкретному автомобилю и ценовым условиям на дату исследования и не являются текущей стоимостью аналогичного ремонта.

Практическое значение вывода

Для разрешения спора после ремонта недостаточно показать, что двигатель повреждён.

Необходимо установить:

какой дефект был первичным;
какие повреждения возникли уже как его последствия;
почему возник первичный дефект;
подтверждаются ли альтернативные причины;
существует ли техническая связь с ранее выполненными работами.

В данном случае деформация клапанов, разрушение рычагов и повреждения распределительных валов являлись последствиями потери синхронизации.

Первичным событием было разрушение зубьев ремня.

Причиной разрушения ремня стало воздействие моторного масла.

Такой вывод может использоваться при техническом обосновании претензии, в переговорах с ремонтной организацией или при судебном споре о качестве выполненных работ.

Что делать при похожей ситуации

Если двигатель вышел из строя после ремонта или замены ГРМ:

не выбрасывайте ремень, ролики и повреждённые детали;
не очищайте их от масла и других следов;
сфотографируйте состояние деталей до дальнейшей разборки;
сохраните заказ-наряды и акты выполненных работ;
сохраните документы на установленные запасные части;
зафиксируйте пробег автомобиля;
сохраните переписку с сервисом;
не разрешайте уничтожать заменённые детали до исследования;
по возможности проводите дальнейшую разборку с фиксацией состояния узлов.

Когда нужна независимая экспертиза двигателя

Экспертиза целесообразна, если:

ремень ГРМ разрушился вскоре после ремонта;
срезало или отслоило зубья ремня;
после ремонта произошло столкновение клапанов с поршнями;
двигатель перестал запускаться;
сервис связывает повреждение только с пробегом или эксплуатацией;
необходимо установить связь между ремонтными работами и последующим отказом.

Вопросы и ответы

Может ли моторное масло повредить зубчатый ремень ГРМ?

В исследованном случае воздействие моторного масла было признано причиной разрушения материала зубчатого ремня. На нём наблюдались массовое отслоение и последующая потеря зубьев.

Почему после разрушения ремня ГРМ повреждаются клапаны?

После потери синхронизации положение клапанов перестаёт соответствовать положению поршней. В двигателях соответствующей конструкции это может привести к их механическому контакту.

Можно ли определить, что причиной был не насос или другой агрегат?

Для этого необходимо исследовать агрегаты, приводимые тем же ремнём. В данном случае неисправности насоса охлаждающей жидкости и топливного насоса высокого давления, способные объяснить разрушение ремня, выявлены не были.

Можно ли доказать связь повреждения двигателя с предыдущим ремонтом?

Это возможно при наличии технических признаков и материалов о выполненных работах. В данном случае сопоставлялись состояние ремня, следы моторного масла, состояние смежных механизмов и последовательность предыдущих ремонтов.

Нужно ли сохранять разрушенный ремень?

Да. Характер разрушения зубьев, состояние материала и присутствующие на ремне загрязнения могут иметь существенное значение для установления причины отказа.
