{{code}}Экспертиза ШРУС Subaru Legacy: щелчки после замены и отсутствие дефектов детали |
После установки нового переднего левого наружного ШРУС на Subaru Legacy появились щелчки при трогании автомобиля и движении в разных направлениях. По данным сервисной документации, после обратной установки ранее использовавшейся детали эти щелчки исчезли, поэтому подозрение закономерно пало на новый ШРУС.
Однако лабораторное исследование дало иной результат. Шарнир разобрали, исследовали его рабочие поверхности, проверили количество смазки, максимальный рабочий угол, шероховатость, твёрдость и геометрию основных деталей. Дефектов, способных привести к неисправной работе представленного ШРУС, обнаружено не было.
Краткий вывод
Исследованный наружный ШРУС Subaru Legacy с каталожным номером 28391AL000 не имел внешних повреждений, повреждений рабочих поверхностей или признаков недостаточной смазки.
Максимальный угол шарнира составил 42°. Шероховатость рабочих поверхностей и их твёрдость соответствовали требованиям ГОСТ Р 52924-2008. Инструментальное измерение корпуса и обоймы показало лишь тысячные доли миллиметра отклонения от круглости, которые эксперт оценил как очень незначительные.
Таким образом, зафиксированная при эксплуатации жалоба на щелчки сама по себе не подтвердила наличие дефекта представленной детали. При этом исследование не устанавливало иной источник звука за пределами исследуемого ШРУС.
Ситуация
На автомобиле Subaru Legacy 2017 года был заменён передний левый наружный ШРУС. После установки новой детали сервис зафиксировал щелчки:
- при начале движения вперёд;
- при начале движения задним ходом;
- при движении прямо;
- при движении назад;
- при поворотах влево и вправо.
После установки ранее использовавшейся детали эти щелчки, согласно дефектовочной ведомости сервиса, не наблюдались. При этом старый ШРУС имел собственный характерный симптом — хруст при трогании с вывернутыми колёсами.
Возник вопрос: действительно ли новая деталь имеет недостаток, способный вызвать заявленную неисправность?
Что требовалось установить
Перед специалистом была поставлена задача исследовать причину заявленного выхода из строя приводного вала с наружным ШРУС и определить, имеются ли непосредственно в детали дефекты, которыми можно объяснить её неисправную работу.
Что было представлено на исследование

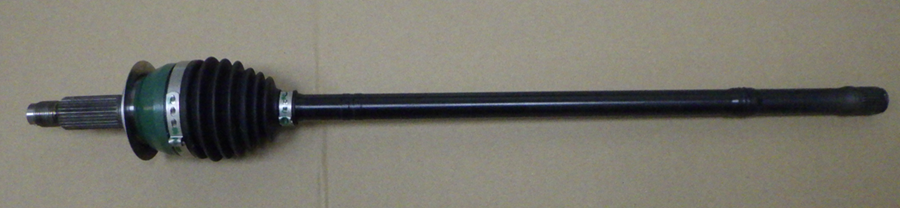

Исследовался передний левый приводной вал с наружным ШРУС в сборе, каталожный номер 28391AL000.
Также специалисту были предоставлены документы сервисной организации, включая заказ-наряды и дефектовочную ведомость с описанием проявления щелчков после замены детали.
Что показал первоначальный осмотр
Внешних повреждений корпуса ШРУС или его защитного пыльника обнаружено не было.
Одноразовые хомуты пыльника были целыми и не имели признаков предшествующего демонтажа. Шлицевые соединения корпуса наружного ШРУС и приводного вала также не имели повреждений.
После снятия пыльника внутри корпуса было обнаружено достаточное количество консистентной смазки. То есть признаков работы шарнира при очевидном недостатке смазочного материала исследование не выявило.
Проверка максимального угла ШРУС

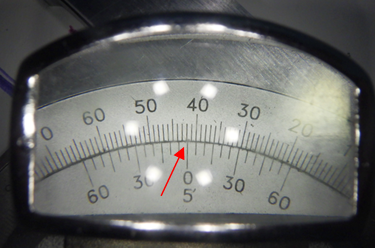

До разборки был определён максимальный угол наклона шарнира. Измерение показало значение 42°.
Внешний диаметр корпуса исследуемого ШРУС впоследствии был инструментально определён как 74,976 мм. При сопоставлении с ГОСТ Р 52924-2008 эксперт использовал ближайший приведённый в стандарте типоразмер жёсткого шарикового шарнира диаметром 70 мм, для которого максимальный угол также составляет 42°.
Полученный результат соответствует этому значению.
Что обнаружили после разборки
После удаления смазки ШРУС был полностью разобран. Отдельно исследовались:
- корпус с дорожками качения;
- внутренняя обойма;
- сепаратор;
- шарики.
На дорожках качения внутри корпуса не выявлено глубоких царапин, вмятин, задиров или следов заедания.
Аналогичный результат получен при исследовании дорожек качения обоймы. Повреждений не было обнаружено и на боковых поверхностях окон сепаратора, а также на поверхности шариков.

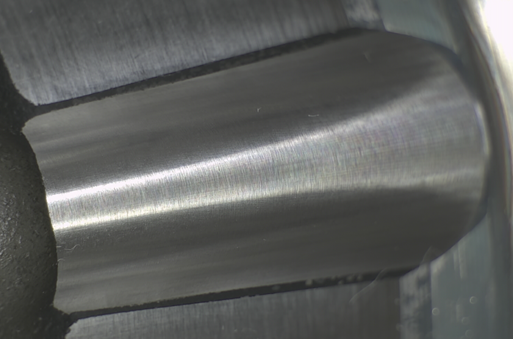

Часть рабочих поверхностей дополнительно исследовалась с увеличением на цифровом микроскопе.
Инструментальная проверка ШРУС
Одного визуального осмотра было недостаточно. Поэтому основные рабочие параметры деталей проверили инструментальными методами.
Таким образом, по контролируемым параметрам шероховатости и твёрдости несоответствий требованиям ГОСТ Р 52924-2008 выявлено не было.
Проверка геометрии корпуса и обоймы

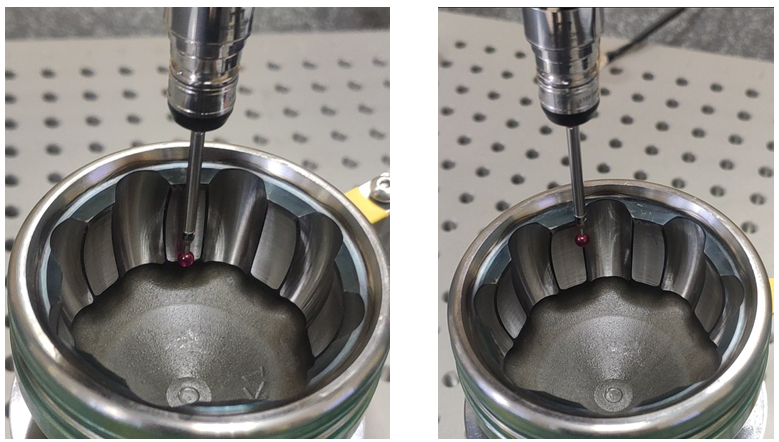

Отдельным этапом стал контроль геометрии деталей на координатно-измерительной машине.
Точные заводские размеры конкретных деталей исследуемого ШРУС в открытых источниках отсутствовали, поэтому специалист оценивал отклонение измеряемых диаметров от круглости.
Для внутренней поверхности корпуса были получены следующие значения:
- верхняя часть — 0,0072 мм;
- нижняя часть — 0,0069 мм.
Для внешней поверхности обоймы:
- верхняя часть — 0,0053 мм;
- средняя часть — 0,0068 мм;
- нижняя часть — 0,0069 мм.
Эксперт охарактеризовал эти отклонения как очень незначительные и указал, что такие результаты свидетельствуют о высокоточной геометрии изготовления корпуса и обоймы.
Какие возможные недостатки проверялись
Фактически проведённое исследование позволило проверить несколько групп признаков, которыми мог бы сопровождаться дефект шарнира.
Внешние и монтажные повреждения самой детали
При осмотре ожидалось обнаружить повреждения корпуса, пыльника, хомутов или шлицевых поверхностей.
Таких повреждений обнаружено не было. Хомуты сохраняли исходное состояние и не имели признаков демонтажа.
Недостаток смазки
После снятия защитного пыльника внутри корпуса находилось достаточное количество консистентной смазки.
Признаки очевидного недостатка смазочного материала отсутствовали.
Повреждение контактирующих рабочих поверхностей
Дорожки качения корпуса и обоймы, сепаратор и шарики исследовались визуально и, для отдельных поверхностей, с увеличением.
Глубоких царапин, вмятин, задиров и следов заедания обнаружено не было.
Несоответствие качества обработки поверхностей
Измерение шероховатости показало Rz 0,587 мкм для дорожек корпуса и Rz 0,301 мкм для дорожек обоймы.
Оба результата ниже предельного значения Rz 0,8 мкм, установленного ГОСТ для соответствующих поверхностей жёстких шарниров.
Недостаточная твёрдость деталей
Минимальная твёрдость из трёх проверенных элементов была получена на внутренней поверхности корпуса и составила 60,6 HRC.
Это выше минимального значения 58 HRC, указанного ГОСТ Р 52924-2008.
Существенное нарушение геометрии
Измеренные отклонения от круглости находились в диапазоне нескольких тысячных долей миллиметра.
Эксперт не выявил геометрического дефекта корпуса или обоймы и оценил полученные показатели как свидетельствующие о высокой точности изготовления.
Что установила экспертиза
Совокупность проведённых исследований не выявила в представленном наружном ШРУС дефектов или недостатков, которые могли бы привести к неисправностям его работы.
При этом вывод основан не только на отсутствии заметного разрушения детали. Он подтверждён несколькими независимыми видами контроля:
- осмотром и полной разборкой;
- исследованием рабочих поверхностей;
- проверкой наличия смазки;
- измерением максимального угла шарнира;
- контролем шероховатости;
- измерением твёрдости;
- координатным контролем геометрии корпуса и обоймы.
Это важно, поскольку между жалобой на определённый звук после установки детали и доказанным техническим дефектом самой детали нельзя автоматически ставить знак равенства.
Вывод эксперта
Исследование переднего левого наружного ШРУС Subaru Legacy с каталожным номером 28391AL000 не выявило каких-либо дефектов, которые могли бы привести к неисправностям его работы.
Максимальный угол шарнира, шероховатость и твёрдость рабочих поверхностей соответствовали использованным при исследовании требованиям ГОСТ Р 52924-2008. Повреждений рабочих поверхностей не обнаружено, а отклонения геометрии корпуса и обоймы были оценены как очень незначительные.
Таким образом, в рамках проведённого исследования версия о наличии обнаружимого дефекта непосредственно в представленном ШРУС подтверждения не получила.
При этом экспертное заключение не определяет, какой именно иной узел или условие могло быть источником зафиксированных сервисом щелчков. Для этого потребовалось бы исследование соответствующих объектов и обстоятельств, выходящих за пределы поставленного вопроса.
Практическое значение вывода
Этот кейс показывает принципиальное различие между проявлением неисправности после установки детали и доказанным дефектом самой детали.
То, что посторонний звук появился непосредственно после замены узла и исчез после его снятия, является важным диагностическим обстоятельством. Но для технического вывода о качестве детали этого недостаточно.
Исследование самого ШРУС не подтвердило наличие повреждений, недостатка смазки, неудовлетворительной обработки рабочих поверхностей, недостаточной твёрдости или существенного нарушения геометрии.
Поэтому при споре о качестве запчасти необходимо исследовать сам объект и отделять фактические технические признаки от предположений, основанных только на моменте появления симптома.
Что делать при похожей ситуации
Если после установки новой детали появились щелчки, вибрации, хруст или другие посторонние проявления, важно сохранить возможность последующего технического исследования.
Желательно:
- зафиксировать характер неисправности до демонтажа детали;
- сохранить документы об установке и первоначальной диагностике;
- не утилизировать снятый узел;
- сохранить комплектность детали, пыльники, хомуты и другие элементы;
- не очищать рабочие поверхности до экспертного осмотра, если это не требуется для безопасного хранения;
- зафиксировать состояние упаковки и маркировки;
- документировать дальнейшую разборку и состояние внутренних деталей.
Чем лучше сохранено первоначальное состояние объекта, тем больше технических признаков можно проверить при исследовании.
Когда нужна независимая экспертиза ШРУС
Техническое исследование особенно имеет смысл, когда между участниками ремонта или поставки возникает спор о том, где находится причина неисправности.
Например, сервис связывает посторонний звук с установленной запчастью, а поставщик не признаёт производственный недостаток. В такой ситуации одного описания симптомов недостаточно: необходимо исследовать состояние самого шарнира, его рабочих поверхностей и контролируемых параметров.
Экспертиза может как подтвердить технический дефект, так и показать, что заявленный недостаток объективными исследованиями детали не подтверждается.
Вопросы и ответы
Может ли после установки нового ШРУС появиться щелчок, хотя исследование не выявит его дефекта?
В рассматриваемом случае именно такая ситуация была зафиксирована в документах: после установки новой детали были заявлены щелчки, однако последующая разборка и лабораторное исследование не выявили в ШРУС дефектов, способных вызвать неисправность его работы.
Это не устанавливает причину звука, но показывает, что наличие самого симптома ещё не доказывает дефект конкретной детали.
Какие параметры ШРУС проверялись?
Эксперт исследовал внешний вид и рабочие поверхности шарнира, количество смазки, максимальный угол наклона, шероховатость дорожек качения, твёрдость корпуса, обоймы и шариков, а также геометрию корпуса и обоймы.
Достаточно ли щелчков после замены для признания ШРУС бракованным?
С технической точки зрения необходимо установить объективные признаки недостатка самой детали. В данном кейсе наличие щелчков было зафиксировано сервисом, однако исследование ШРУС таких признаков не обнаружило.
Соответствовал ли исследованный ШРУС требованиям ГОСТ?
Контролировавшиеся в рамках исследования параметры соответствовали применённым требованиям ГОСТ Р 52924-2008. Максимальный угол составил 42°, шероховатость рабочих поверхностей находилась ниже предельного значения Rz 0,8 мкм, а измеренная твёрдость всех проверенных деталей была выше минимальных 58 HRC.
Установила ли экспертиза настоящую причину щелчков?
Нет. Перед экспертом стоял вопрос об исследовании представленного приводного вала с ШРУС. В результате в самом ШРУС дефектов, способных привести к неисправности, обнаружено не было.
Для установления другого источника звука потребовалось бы отдельное исследование иных возможных факторов и объектов.
