{{code}}Экспертиза форсунок Kia Carnival: износ из-за низких смазывающих свойств топлива |
На исследование были представлены элементы двигателя автомобиля Kia Carnival. Требовалось установить причину выхода из строя топливных форсунок.
При разборке и детальном исследовании форсунки первого цилиндра на игле распылителя были обнаружены царапины, локальные притёртости и износ в прецизионной зоне. Характер этих повреждений эксперт отнёс к механизму граничного трения.
Исследование показало, что причиной такого режима работы стало применение топлива, не обеспечивающего необходимые смазывающие свойства. Именно использование топлива несоответствующего качества было установлено в качестве причины выхода топливных форсунок из строя.
При разборке и детальном исследовании форсунки первого цилиндра на игле распылителя были обнаружены царапины, локальные притёртости и износ в прецизионной зоне. Характер этих повреждений эксперт отнёс к механизму граничного трения.
Исследование показало, что причиной такого режима работы стало применение топлива, не обеспечивающего необходимые смазывающие свойства. Именно использование топлива несоответствующего качества было установлено в качестве причины выхода топливных форсунок из строя.
Ситуация
Объектом исследования стала топливная аппаратура дизельного двигателя Kia Carnival. Необходимо было определить техническую причину неисправности топливных форсунок.
Для этого специалист исследовал представленные детали и узлы двигателя и произвёл разборку топливной форсунки первого цилиндра. Основное внимание было уделено состоянию её прецизионных рабочих поверхностей.
Задача состояла не только в фиксации имеющегося износа, но и в определении механизма его образования.
Что требовалось установить
Перед специалистом был поставлен один основной технический вопрос:
- какова причина выхода из строя топливных форсунок двигателя Kia Carnival?
Для ответа требовалось исследовать характер повреждений рабочих элементов форсунки и сопоставить обнаруженные признаки с известными механизмами трения и изнашивания.
Что было представлено на исследование
В качестве объектов исследования были представлены детали и узлы двигателя Kia Carnival.

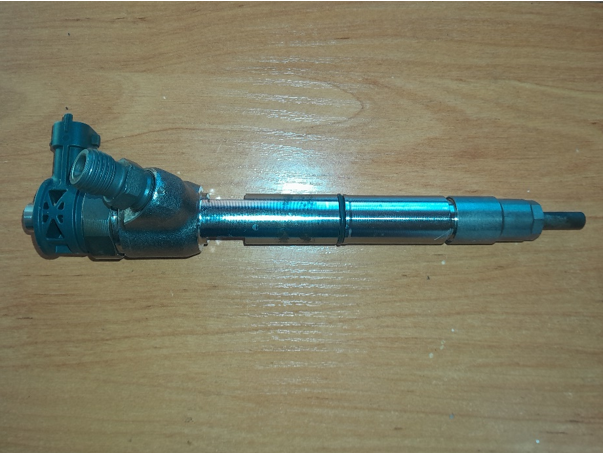

Для непосредственного определения причины неисправности была разобрана топливная форсунка первого цилиндра. Состояние её элементов исследовалось визуально, в том числе с применением портативного микроскопа.
Такой осмотр позволил изучить рабочую поверхность иглы форсунки и выявить характерные следы взаимодействия сопряжённых деталей.
Какие повреждения были выявлены

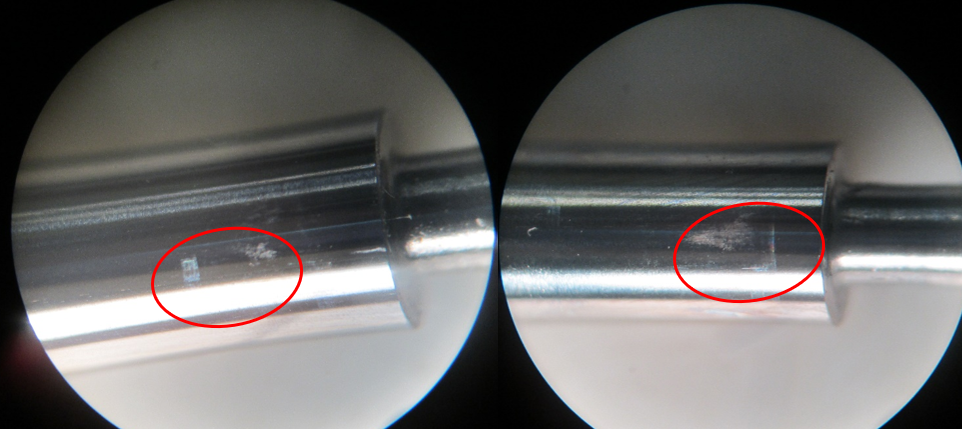

При детальном исследовании иглы топливной форсунки в прецизионной зоне были обнаружены:
- царапины;
- локальные притёртости;
- участки износа рабочей поверхности.
Характер обнаруженных повреждений был определён как соответствующий механизму граничного трения.
Это обстоятельство стало ключевым для установления причины неисправности.
Почему топливо выполняет функцию смазки в форсунке
При штатной работе топливной аппаратуры взаимодействующие рабочие поверхности должны быть разделены плёнкой топлива.
Дизельное топливо в данном случае выполняет одновременно две функции: является рабочей средой топливной системы и обеспечивает смазывание прецизионных сопряжений.
При нормальном жидкостном трении поверхности деталей разделены слоем топлива и непосредственный контакт между ними минимизирован.
Если условия смазывания нарушаются, режим взаимодействия рабочих поверхностей меняется. В экспертном исследовании рассматривались жидкостное, граничное и сухое трение.
Какие механизмы изнашивания рассматривались

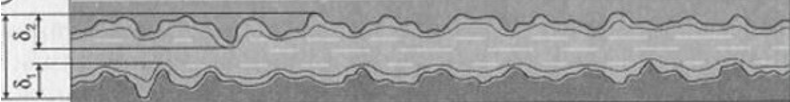

Жидкостное трение
При штатном жидкостном трении рабочие поверхности разделены плёнкой топлива.
Такой режим обеспечивает нормальное взаимодействие прецизионных деталей и сам по себе не объясняет обнаруженные на игле локальные притёртости и характерный износ.
Граничное трение
При ухудшении условий смазывания топливная плёнка уже не обеспечивает полного разделения сопряжённых поверхностей.
Контакт происходит преимущественно по наиболее выступающим участкам микрорельефа.
В процессе работы:
- выступающие участки поверхностей начинают взаимодействовать непосредственно;
- происходит их постепенное изнашивание;
- поверхности сглаживаются;
- отдельные участки приобретают характерный притёртый или полированный вид.
Именно этому механизму эксперт сопоставил повреждения исследованной иглы форсунки.
Трение без смазки
В заключении также описан механизм сухого трения. При таком режиме между деталями отсутствует достаточный смазывающий слой и происходит прямой контакт рабочих поверхностей.
Это приводит к ускоренному износу и способно вызвать образование выраженных задиров.
Однако обнаруженные на исследованной форсунке следы специалист отнёс именно к граничному, а не к сухому трению.
Почему штатный режим работы не объясняет повреждения
При нормальном функционировании форсунки топливо должно формировать между взаимодействующими деталями смазывающую плёнку.
Фактическая картина оказалась иной:

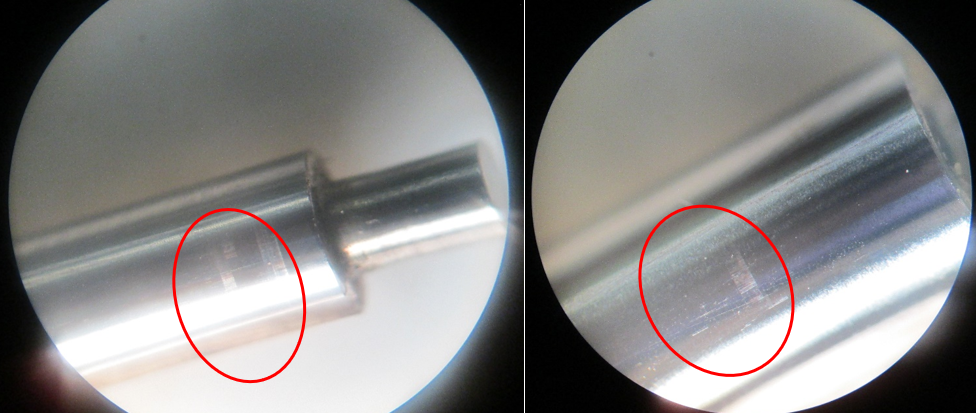

- на игле имелись локальные участки притёртости;
- присутствовали царапины;
- выявлен износ прецизионной поверхности;
- характер следов соответствовал контакту рабочих поверхностей в условиях граничного трения;
- обнаружено несколько зон износа.
Таким образом, состояние иглы свидетельствовало о нарушении нормального режима смазывания прецизионной пары.
Какие признаки указали на свойства топлива
В исследовании ключевое значение имел характер износа.
Технический механизм повреждения был определён следующим образом:
- при нормальной работе поверхности форсунки должны быть разделены плёнкой дизельного топлива;
- фактически на игле появились следы взаимодействия поверхностей, соответствующие граничному трению;
- переход к такому режиму связан с нарушением условий смазывания;
- для рассматриваемой пары роль смазочного материала выполняет дизельное топливо;
- физико-химические свойства топлива определяют его способность обеспечивать необходимое смазывание;
- несколько выявленных зон износа согласуются с работой форсунки на топливе с недостаточными смазывающими свойствами.
По совокупности этих признаков причиной повреждения было признано использование топлива несоответствующего качества.
Важно, что речь идёт именно о недостаточных смазывающих свойствах топлива. В исследовании не устанавливались иные конкретные показатели его качества или конкретный состав загрязнений.
Что установила экспертиза
Экспертиза установила повреждение рабочей поверхности иглы топливной форсунки в виде царапин, локальных притёртостей и износа.
Характер этих следов соответствует граничному трению, возникающему при недостаточном разделении взаимодействующих поверхностей топливной плёнкой.
В качестве причины выхода топливных форсунок из строя специалист указал использование топлива несоответствующего качества — с низкими смазывающими свойствами.
Можно ли определить, когда использовалось такое топливо
Нет. В экспертном заключении отдельно указано, что экспертными методами установить конкретный момент эксплуатации автомобиля на топливе несоответствующего качества не представляется возможным.
Это существенное ограничение исследования.
Технические признаки позволили определить механизм повреждения и его причину, но не позволили установить конкретную заправку или определённый момент, когда в топливную систему поступило такое топливо.
Следовательно, технический вывод о причине отказа не следует автоматически отождествлять с установлением конкретного поставщика топлива или конкретного эпизода заправки.
Вывод эксперта
Причиной выхода из строя топливных форсунок двигателя Kia Carnival стало использование топлива несоответствующего качества, обладающего недостаточными смазывающими свойствами.
Этот вывод основан на состоянии рабочей поверхности иглы форсунки и характере выявленного износа, соответствующего механизму граничного трения.
Практическое значение вывода
Такое исследование позволяет разграничить сам факт неисправности форсунки и техническую причину её возникновения.
В данном случае исследование не ограничилось констатацией износа. Был установлен механизм повреждения прецизионной пары и определён фактор, способный вызвать переход от штатного жидкостного трения к граничному.
При этом экспертный вывод имеет определённые пределы: по характеру повреждений была установлена причина отказа, однако определить момент применения топлива с недостаточными смазывающими свойствами экспертными методами оказалось невозможно.
Что делать при похожей ситуации
Если возник спор о причине выхода топливных форсунок из строя, до проведения независимого исследования желательно сохранить исходное состояние объектов.
В частности:
- сохранить демонтированные форсунки;
- не выбрасывать повреждённые детали;
- не очищать и не полировать рабочие поверхности до экспертного осмотра;
- зафиксировать состояние деталей после демонтажа;
- сохранить документы, относящиеся к диагностике и ремонту;
- не допускать уничтожения или замены исследуемых деталей до фиксации их состояния.
Следы на прецизионных поверхностях могут иметь существенное значение для установления механизма износа.
Когда нужна независимая экспертиза топливных форсунок
Независимое техническое исследование имеет смысл, когда необходимо не просто подтвердить неисправность форсунок, а установить причину их повреждения.
Особенно важным исследование становится тогда, когда между участниками спора существуют разные объяснения отказа и требуется определить, каким техническим механизмом фактически образовались выявленные повреждения.
В подобных случаях значение имеют не только результаты электронной диагностики, но и непосредственное состояние деталей: характер износа, расположение повреждений и признаки взаимодействия рабочих поверхностей.
Вопросы и ответы
Какие повреждения обнаружили на форсунке Kia Carnival?
На игле разобранной форсунки первого цилиндра были выявлены царапины, локальные притёртости и износ в прецизионной рабочей зоне.
Какой механизм износа установил эксперт?
Характер повреждений был определён как соответствующий граничному трению.
Почему свойства топлива влияют на износ форсунки?
В прецизионных сопряжениях топливной аппаратуры дизельное топливо выполняет смазывающую функцию. При недостаточных смазывающих свойствах нормальное разделение взаимодействующих поверхностей нарушается и может возникать граничное трение.
Что стало причиной выхода форсунок из строя?
По результатам исследования причиной признано использование топлива несоответствующего качества с низкими смазывающими свойствами.
Можно ли по повреждениям установить, на какой именно заправке было получено некачественное топливо?
Нет. В исследовании прямо указано, что экспертными методами определить момент использования топлива несоответствующего качества невозможно.
Достаточно ли только компьютерной диагностики для установления такой причины?
В рассмотренном случае вывод был сделан по результатам непосредственного исследования и разборки форсунки, включая изучение состояния иглы и характера повреждений её прецизионной поверхности. Поэтому статья не даёт оснований утверждать, что аналогичную причину можно достоверно установить только компьютерной диагностикой.
