Экспертиза двигателя Range Rover: разрушение поршня и шатуна после ремонта |

Краткий вывод

Двигатель автомобиля Range Rover L405 был представлен на исследование после ранее выполненного ремонта и повторного выхода из строя. Экспертиза выявила разрушение поршней 1-го и 2-го цилиндров, деформацию шатунов, разрушение шатуна 1-го цилиндра, критический износ 1-го шатунного подшипника и механические повреждения нижней части цилиндров. Проверялись версии гидроудара, попадания постороннего предмета, неисправности топливных форсунок, нарушения фаз газораспределения, превышения оборотов, перегрева и ошибки сборки. Совокупность признаков указала на ослабление затяжки болтов нижней головки шатуна 1-го цилиндра при сборке двигателя после ремонта. Причина отказа имеет производственный характер, связанный с качеством ранее выполненного ремонта.

Обстоятельства дела

На исследование был представлен двигатель автомобиля Range Rover L405 после ранее выполненного ремонта. После эксплуатации двигатель повторно вышел из строя, и требовалось установить, связана ли поломка с эксплуатацией, внешним воздействием, неисправностью смежных систем или качеством ремонтных работ.

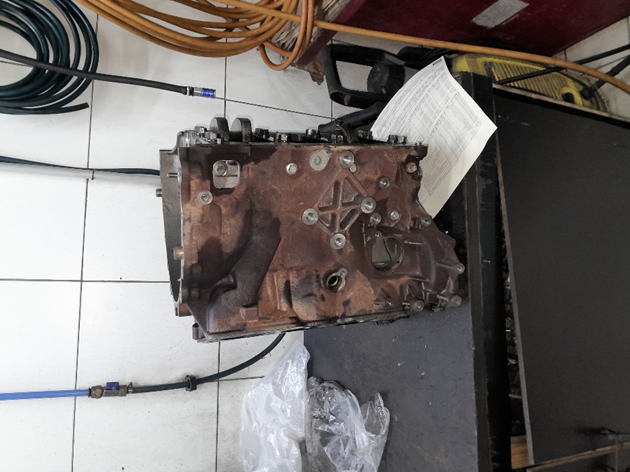

Блок цилиндров двигателя Range Rover после выхода из строя.
Блок цилиндров двигателя, представленный на исследование.
Двигатель был представлен в разобранном виде. Часть деталей была демонтирован а, часть элементов оставалась установленной в блоке цилиндров. Это позволило исследовать состояние цилиндров, поршней, шатунов, подшипников, коленчатого вала, масляного поддона, фильтрующих элементов, впускного тракта и других узлов.

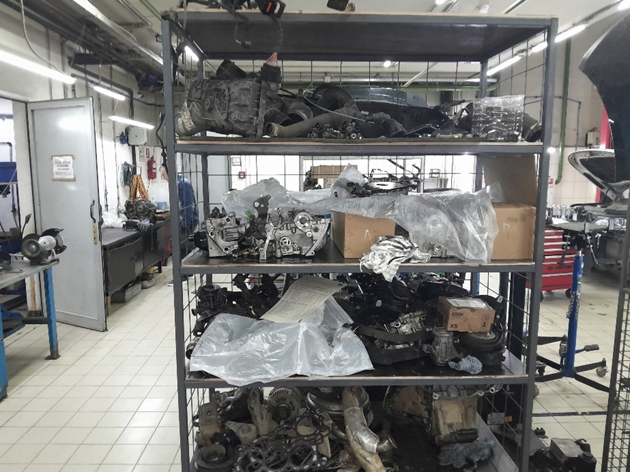

Демонтированные детали двигателя после разрушения поршневой и шатунной группы.
Демонтированные детали двигателя, представленные для экспертного исследования.

Поставленные перед экспертом вопросы

Перед экспертом стояли два основных технических вопроса:
Вопрос №1: Имеются ли дефекты двигателя внутреннего сгорания?
Вопрос №2: Если дефекты имеются, то какова их природа возникновения и какой характер они носят: эксплуатационный, производственный или иной?

Что было исследовано

Исследовались детали и узлы двигателя: блок цилиндров, поршни, шатуны, шатунные и коренные подшипники, коленчатый вал, элементы системы смазки, масляный фильтр, поддон, впускной тракт, турбокомпрессор, прокладки головок блока цилиндров, головки блока цилиндров и топливные форсунки.
Отдельно оценивались признаки, которые могли подтвердить или исключить типовые причины разрушения поршней и шатунов: гидроудар, попадание постороннего предмета, нарушение смазки, перегрев, неисправность форсунок, нарушение фаз газораспределения, превышение оборотов и ошибка сборки шатунного узла.

Какие повреждения были выявлены

В масляном поддоне обнаружено значительное количество металлических фрагментов и стружки. По внешнему виду эти частицы соответствовали продуктам разрушения подшипникового узла коленчатого вала.

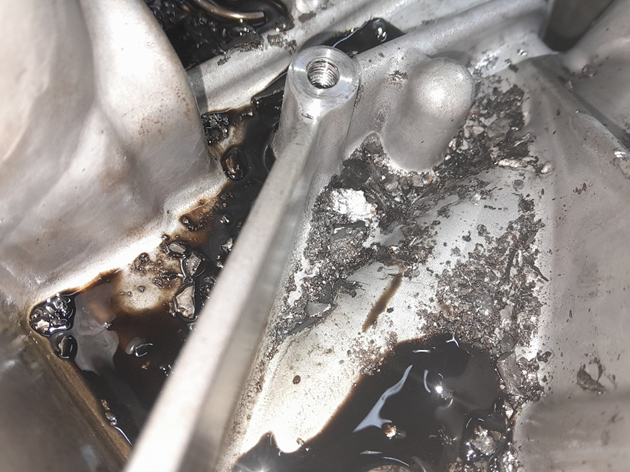

Металлическая стружка в масляном поддоне после разрушения подшипников двигателя.
Металлические фрагменты и стружка во внутреннем пространстве масляного поддона.
Металлические частицы также присутствовали в корпусе масляного фильтра и на фильтрующем элементе. Такой признак важен, потому что указывает не на локальное поверхностное повреждение, а на разрушение узла с распространением продуктов износа по системе смазки.

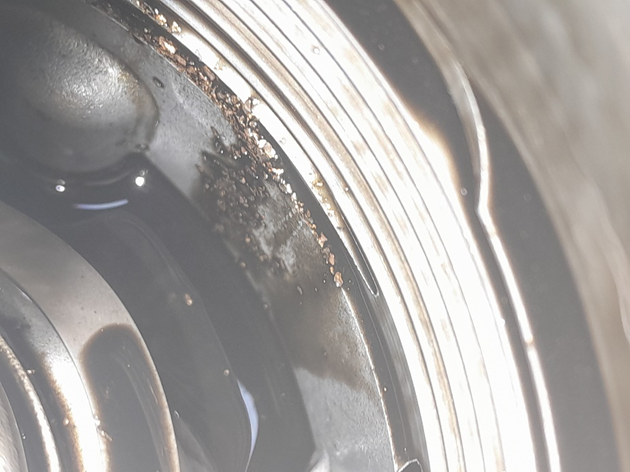

Металлическая стружка в корпусе масляного фильтра двигателя.
Металлическая стружка в корпусе масляного фильтра.
Критические повреждения были выявлены в зоне 1-го шатунного подшипника. Один из вкладышей был критически изношен и разрушен: рабочий и промежуточный слои отсутствовали, сохранившаяся часть имела признаки перегрева.

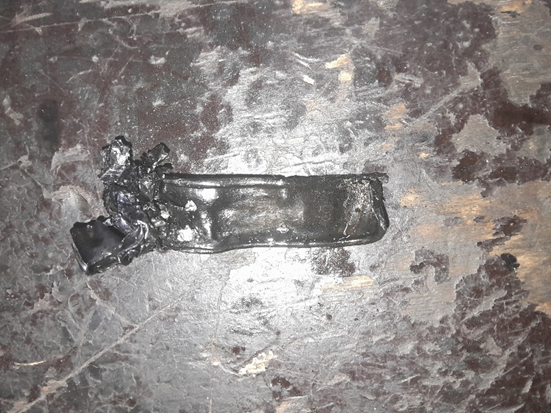

Критический износ вкладыша шатунного подшипника двигателя.
Критически изношенный вкладыш шатунного подшипника 1-го цилиндра.
На шатунной шейке коленчатого вала 1-го цилиндра были выявлены критические повреждения: задиры и признаки перегрева материала. Состояние шейки соответствовало разрушению и аварийному износу шатунного подшипника.

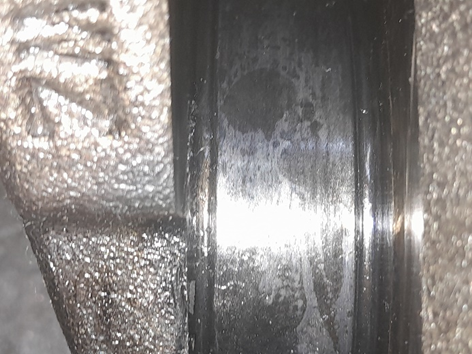

Задиры и перегрев шатунной шейки коленчатого вала после разрушения шатунного подшипника.
Повреждения шатунной шейки коленчатого вала.
Поршни 1-го и 2-го цилиндров были разрушены с образованием множества фрагментов. Такое состояние указывает на развитие аварийного процесса внутри цилиндропоршневой группы, а не на обычный эксплуатационный износ.

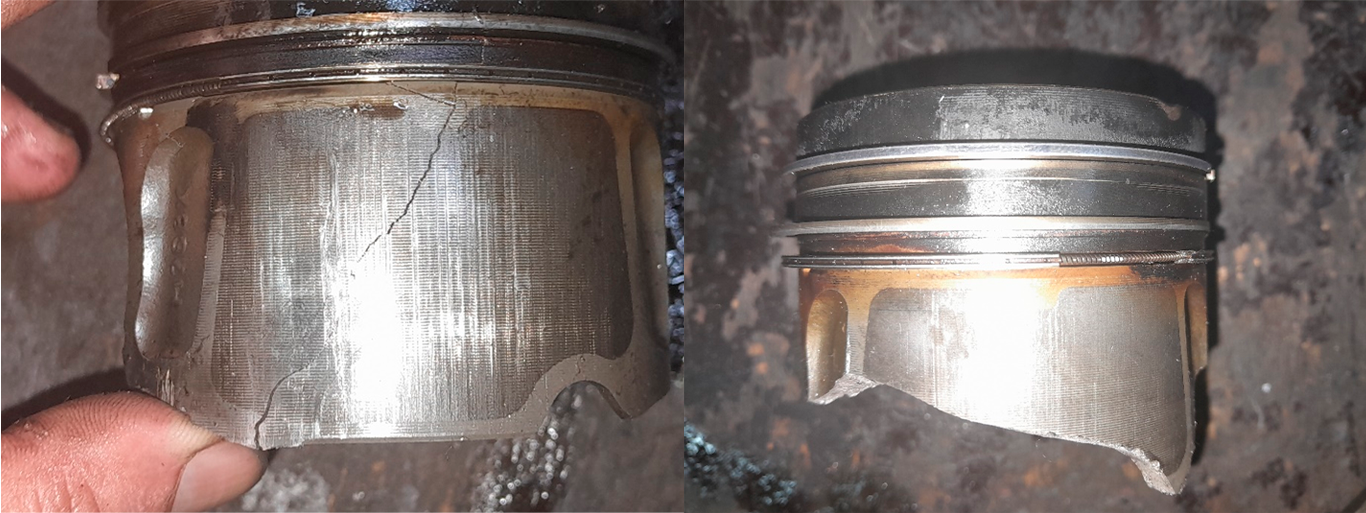

Разрушенные поршни 1-го и 2-го цилиндров
Разрушенные поршни 1-го и 2-го цилиндров
Шатун 1-го цилиндра был разрушен в районе нижней головки. На деталях имелись механические повреждения в виде смятия и срезов материала. Это один из ключевых признаков аварийного нарушения работы шатунного узла.

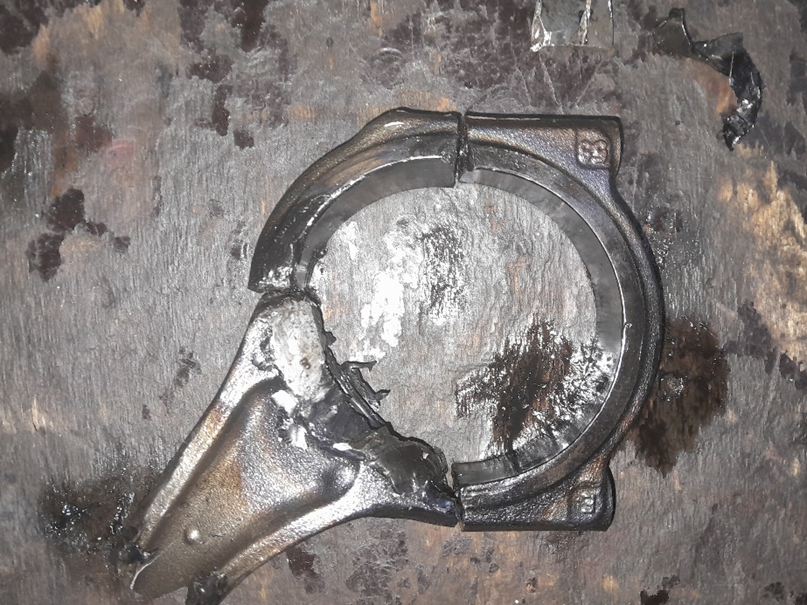

Разрушение нижней головки шатуна двигателя после нарушения работы шатунного узла.
Разрушение шатуна 1-го цилиндра в районе нижней головки.
Шатун 2-го цилиндра был деформирован. На нем имелось механическое повреждение, расположенное со стороны 1-го цилиндра. Такое расположение повреждения важно для установления последовательности разрушения.

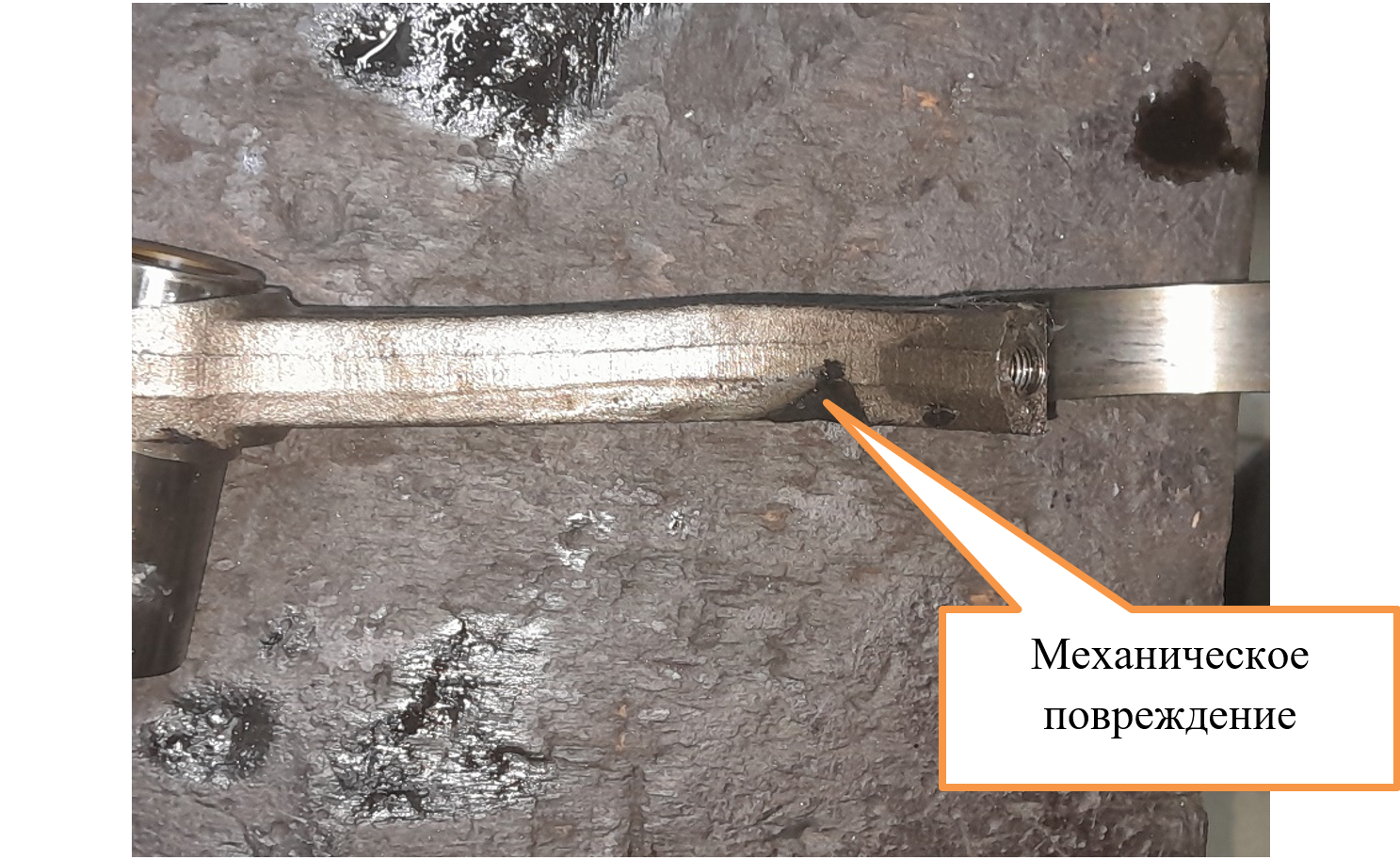

Деформация шатуна второго цилиндра после механического воздействия фрагментов разрушенного шатуна.
Деформация и механическое повреждение шатуна 2-го цилиндра.
В нижней части 1-го и 2-го цилиндров были обнаружены механические повреждения в виде деформации и смятия материала. Более выраженные повреждения находились в районе 1-го цилиндра.

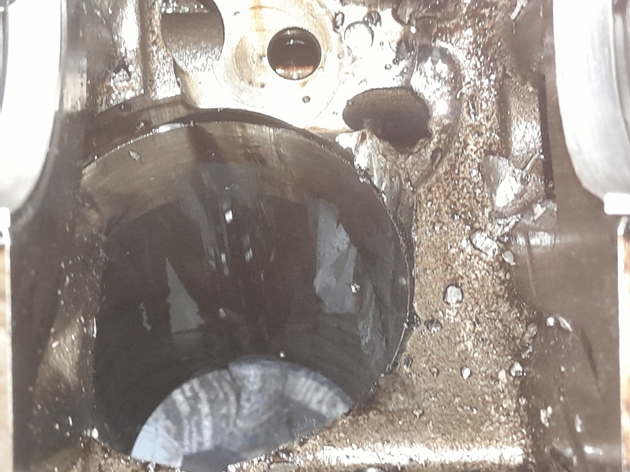

Механические повреждения нижней части цилиндра после разрушения шатуна.
Деформации материала в нижней части 1-го цилиндра.

Какие версии причин проверялись

Для установления причины отказа были проверены основные версии, которые в практике исследования дизельных двигателей могут приводить к разрушению поршней, шатунов и подшипников:

  • гидравлический удар;
  • попадание постороннего предмета в цилиндр;
  • разрушение клапана газораспределительного механизма;
  • нарушение фаз газораспределения;
  • превышение частоты вращения коленчатого вала;
  • установка несоответствующей прокладки головки блока цилиндров;
  • перегрев двигателя;
  • нарушение режима смазки;
  • неисправность топливных форсунок;
  • перегрузка поршня из-за нарушения работы топливной системы;
  • критический износ шатунного подшипника;
  • ослабление затяжки болтов нижней головки шатуна при сборке двигателя.

Почему версия гидроудара не подтвердилась

Гидроудар возникает при попадании жидкости в цилиндр. В таком случае жидкость, в отличие от воздуха, практически не сжимается, из-за чего при ходе поршня вверх возникают чрезмерные нагрузки на поршень, шатун и сопряженные детали.
В исследуемом двигателе не было выявлено характерных признаков попадания воды или иной жидкости во впускной тракт. Патрубки впуска не имели следов воды в виде характерных разводов, а состояние впускных элементов не указывало на прохождение значительного количества жидкости.

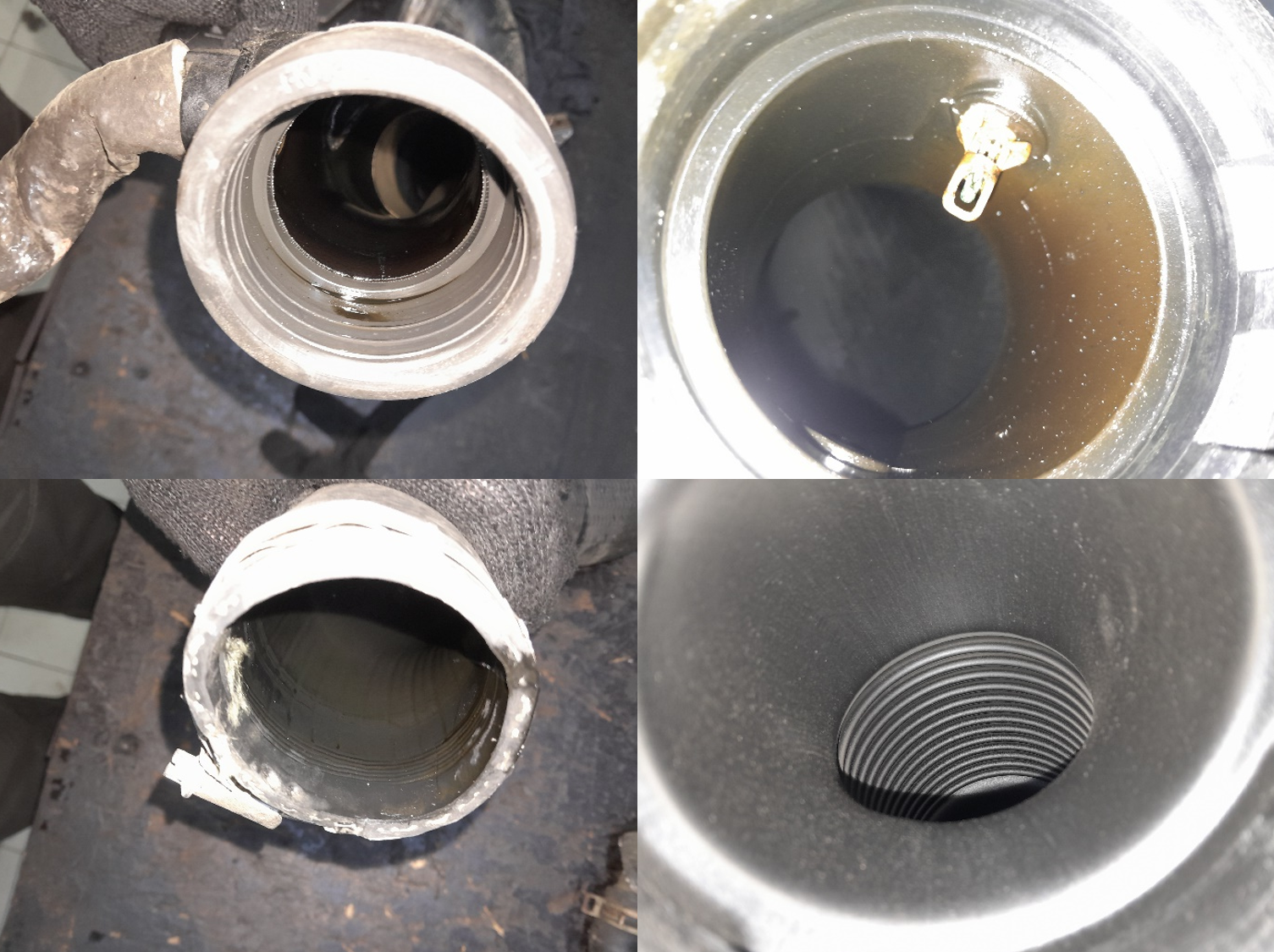

Впускной тракт двигателя без следов попадания воды при проверке версии гидроудара.
Патрубки впускного тракта без признаков попадания воды или твердых частиц.
Дополнительно была проверена высота нагара в верхней части цилиндров. Высота нагара во 2-м цилиндре соответствовала остальным цилиндрам, что не согласуется с версией деформации шатуна 2-го цилиндра от гидроудара до момента аварийного разрушения.

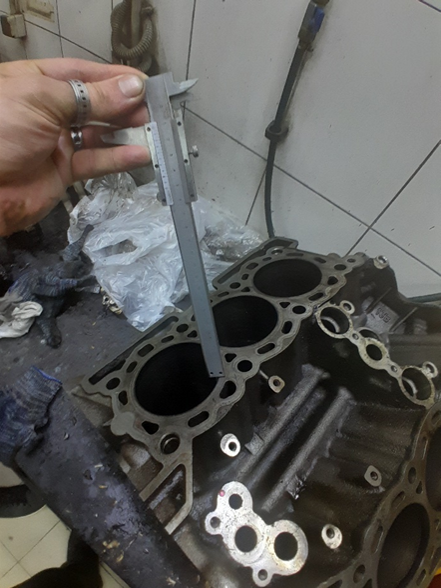

Измерение высоты нагара в цилиндрах при проверке версии гидроудара.
Проверка высоты нагара в верхней части цилиндров.
Версия гидроудара также не объясняла пластические деформации плоскостей разъема нижней головки шатуна и крышки нижней головки. Такие деформации указывают на взаимные удары поверхностей при ослабленном соединении, а не на классическую картину гидроудара.

Почему версия попадания постороннего предмета не подтвердилась

При попадании постороннего предмета в цилиндр обычно образуются локальные отпечатки, вмятины и деформации, форма которых соответствует инородному объекту. Такие следы должны проявляться на днище поршня и поверхности головки блока цилиндров.

В данном случае характерных локальных отпечатков от постороннего предмета не выявлено. Следы повреждений соответствовали внутреннему механическому разрушению деталей двигателя, а не попаданию внешнего предмета в камеру сгорания.

Почему версия неисправности форсунок не подтвердилась

Неисправность топливных форсунок может привести к перегреву поршня, нарушению распыла, локальной термической перегрузке, повреждению днища поршня или смыванию масляной пленки со стенок цилиндра. Поэтому эта версия была отдельно проверена.

Топливные форсунки были переданы на стендовые испытания в специализированную организацию. По результатам проверки все форсунки признаны исправными. Кроме того, при исследовании поршней и камер сгорания не выявлена совокупность признаков, характерных для разрушения поршня из-за неисправности топливной системы.

Почему версия нарушения фаз ГРМ и превышения оборотов не подтвердилась

При нарушении фаз газораспределения или превышении оборотов обычно возникает контакт поршней с клапанами. Первичные следы такого контакта имеют характерную картину, связанную с кинематикой движения клапанов и поршня.

В исследуемом двигателе на днище поршня 1-го цилиндра действительно имелись следы контакта с клапанами и головкой блока цилиндров. Однако характер этих следов указывал, что контакт с ГБЦ произошел до разрушения поршня, а не как следствие типового нарушения фаз или превышения оборотов.

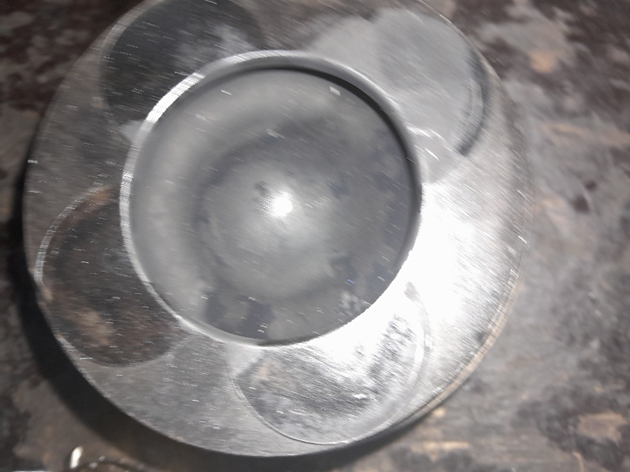

Следы контакта поршня с клапанами и головкой блока цилиндров при исследовании двигателя.
Следы контакта с клапанами на днище поршня 1-го цилиндра.
На поверхности головки блока цилиндров в зоне 1-го цилиндра отсутствовал нагар на значительной части поверхности. Это соответствует повторяющимся контактам поршня с ГБЦ до полного разрушения поршня. Такая картина не согласуется с версией первичного отказа из-за нарушения фаз газораспределения.

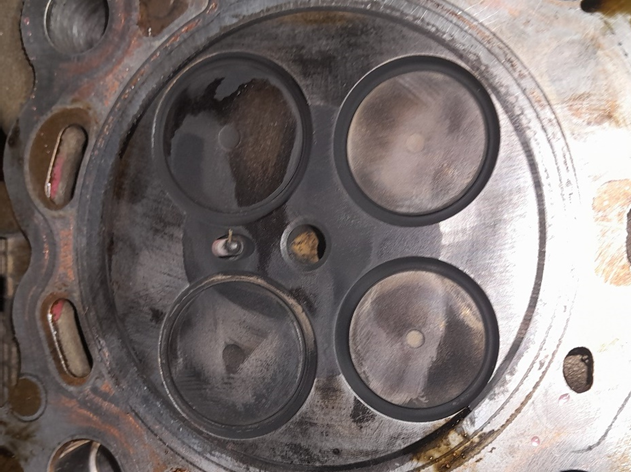

След контакта поршня с головкой блока цилиндров при разрушении двигателя.
Участок головки блока цилиндров со следами контакта поршня и отсутствием нагара.

Почему версия неправильной прокладки ГБЦ не подтвердилась

Если бы причиной ударов поршней о головку блока цилиндров была установка несоответствующей прокладки ГБЦ, следы контакта должны были бы проявиться не только в одном цилиндре. Прокладка головки блока цилиндров является общей для ряда цилиндров, поэтому ошибка по толщине или посадке обычно дала бы системную картину.

В исследуемом двигателе признаки контакта с ГБЦ были локализованы преимущественно в зоне 1-го цилиндра. На остальных цилиндрах аналогичная картина не выявлена. Поэтому версия несоответствующей прокладки ГБЦ не объясняет всю совокупность повреждений.

Почему версия общего перегрева или нарушения смазки не стала основной

При общем перегреве двигателя, использовании несоответствующего масла, разжижении масла топливом или глобальном нарушении смазки обычно повреждения проявляются не изолированно в одном шатунном узле, а более системно.

В данном случае во внутреннем пространстве двигателя не было выявлено продуктов разложения моторного масла в виде шлама и сгустков, способных объяснить отказ. Сетка маслоприемника была чистой, перекрытия каналов системы смазки не обнаружено. Это не соответствует версии отказа из-за общего нарушения подачи масла по всему двигателю.

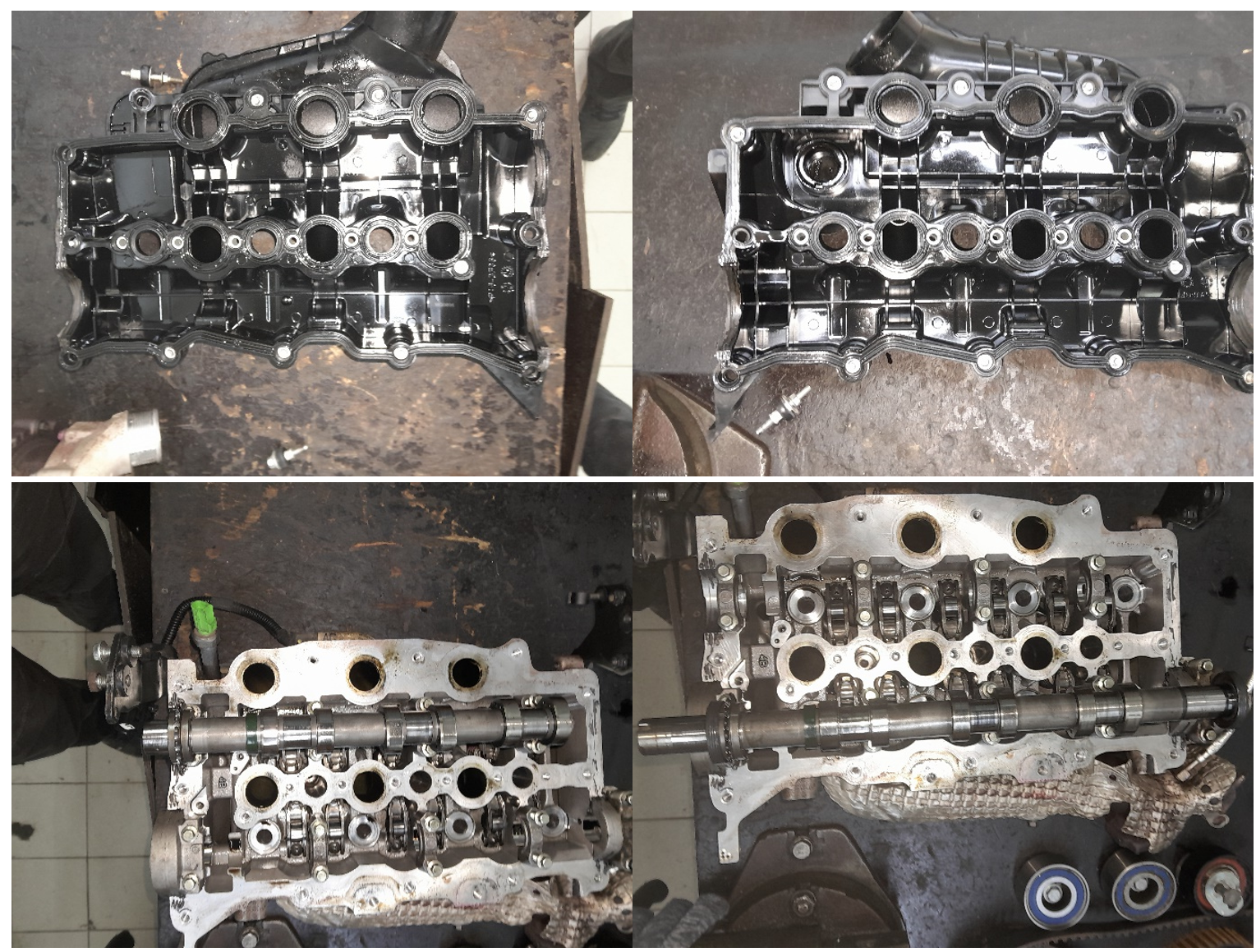

Внутренние поверхности двигателя без признаков критического разложения моторного масла.
Внутреннее пространство ГБЦ и клапанных крышек без отложений шлама.

Какие признаки указали на ошибку сборки шатунного узла

Ключевым признаком стали пластические деформации плоскостей разъема нижней головки шатуна и крышки нижней головки шатуна. При штатной работе эти поверхности плотно прижаты друг к другу и стянуты шатунными болтами. Их взаимные удары невозможны, пока соединение сохраняет требуемую затяжку.

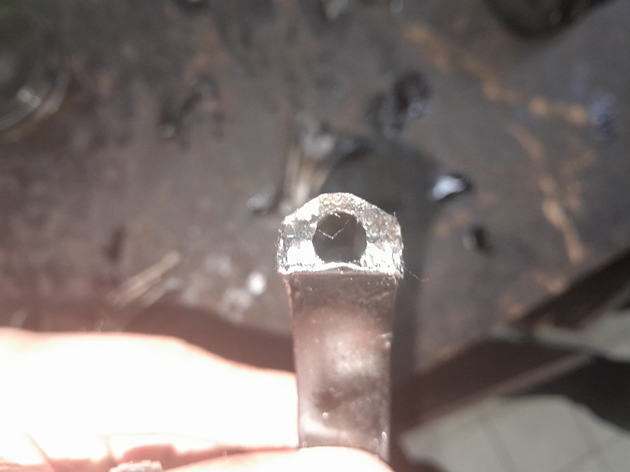

Пластические деформации плоскости разъема нижней головки шатуна при ослаблении шатунного соединения.
Пластические деформации плоскости разъема нижней головки шатуна.
Если затяжка шатунных болтов недостаточна, между сопряженными поверхностями возникает зазор. Под действием знакопеременных нагрузок поверхности начинают контактировать между собой ударно. Это приводит к изменению геометрии нижней головки шатуна, нарушению нормальной работы шатунного подшипника, повышенному износу, перегреву и последующему разрушению деталей.

Именно такая последовательность согласуется с выявленными признаками: критическим износом 1-го шатунного подшипника, повреждением шатунной шейки, разрушением шатуна 1-го цилиндра, разрушением поршня 1-го цилиндра и вторичным повреждением соседнего цилиндра.

Почему повреждения 2-го цилиндра признаны вторичными

Поршень и шатун 2-го цилиндра также были повреждены. Однако на момент осмотра не было выявлено нарушения затяжки шатунных болтов 2-го цилиндра, а на днище поршня и поверхности ГБЦ в зоне 2-го цилиндра отсутствовали следы контакта, которые указывали бы на самостоятельный первичный механизм разрушения.

На стержне шатуна 2-го цилиндра имелось механическое повреждение, расположенное со стороны 1-го цилиндра. Направление деформации и расположение повреждения указывали на воздействие со стороны фрагментов разрушенного шатуна 1-го цилиндра.
Поэтому разрушение поршня и деформация шатуна 2-го цилиндра были оценены как вторичные повреждения, возникшие вследствие первичного разрушения шатунно-поршневой группы 1-го цилиндра.

Что установила экспертиза

Экспертиза установила, что единственной версией, согласующейся со всей совокупностью повреждений, является ослабление момента затяжки болтов нижней головки шатуна 1-го цилиндра при сборке двигателя после ремонта.

Цепочка причинно-следственных связей выглядела следующим образом:

  1. При сборке шатунного узла 1-го цилиндра не был обеспечен требуемый режим соединения нижней головки шатуна.
  2. В процессе работы двигателя возникли микроперемещения и ударные контакты сопряженных поверхностей.
  3. Геометрия нижней головки шатуна изменилась.
  4. Нарушилась нормальная работа шатунного подшипника.
  5. Возник критический износ, перегрев и разрушение подшипникового узла.
  6. Разрушился шатун и поршень 1-го цилиндра.
  7. Фрагменты разрушенного шатуна 1-го цилиндра повредили шатун и поршень 2-го цилиндра.
  8. В нижней части цилиндров образовались механические повреждения от нештатных контактов деталей.

Вывод эксперта

Критические повреждения двигателя связаны с разрушением шатунно-поршневой группы 1-го цилиндра. Наиболее технически обоснованной причиной отказа является ослабление затяжки болтов нижней головки шатуна 1-го цилиндра при сборке двигателя после ремонта.

Причина имеет производственный характер, связанный с качеством ранее выполненных ремонтных работ. Повреждения 2-го цилиндра являются вторичными и возникли вследствие разрушения деталей 1-го цилиндра.

Практическое значение вывода

Такой вывод может иметь значение в споре с ремонтной организацией. Он позволяет технически обосновать, что отказ двигателя связан не с гидроударом, не с неисправностью форсунок, не с попаданием постороннего предмета и не с обычным эксплуатационным износом, а с нарушением при сборке шатунного узла после ремонта.

Для клиента это важно, потому что при споре с сервисом недостаточно просто показать разрушенные детали. Нужно установить механизм отказа, исключить альтернативные версии и объяснить, почему выявленные признаки указывают именно на качество ремонта.

Что делать при похожей ситуации

Если двигатель вышел из строя после ремонта, не следует сразу передавать его на повторную сборку или утилизацию деталей. Повторный ремонт без фиксации состояния может уничтожить признаки, по которым эксперт устанавливает причину отказа.

Сохраните поврежденные детали, вкладыши, шатуны, поршни, масляный фильтр, металлическую стружку, фрагменты разрушенных элементов, заказ-наряд, акт выполненных работ, чеки, гарантийные документы и переписку с сервисом.

До экспертного осмотра желательно не промывать детали, не выбрасывать масло и фильтры, не позволять сервису единолично разбирать или утилизировать спорные элементы. Чем лучше сохранено исходное состояние, тем выше вероятность установить техническую причину отказа.

Когда нужна независимая экспертиза двигателя

Независимая экспертиза двигателя нужна, если:

  • двигатель вышел из строя после ремонта;
  • сервис утверждает, что причина в эксплуатации;
  • есть спор о качестве работ;
  • поврежденные детали уже демонтированы, но сохранены;
  • нужно отличить гидроудар от ошибки сборки;
  • требуется проверить версию неисправности форсунок, масляного голодания, перегрева или попадания постороннего предмета;
  • необходимо подготовить техническое обоснование для претензии, переговоров или суда.

Подробнее об услуге: независимая экспертиза двигателя

Вопросы и ответы

Можно ли доказать некачественный ремонт двигателя?

Да, если сохранились детали и технические признаки, позволяющие установить механизм отказа. В этом кейсе причиной отказа признано ослабление затяжки болтов нижней головки шатуна при сборке двигателя после ремонта.

Почему нельзя ограничиться диагностикой сервиса?

Диагностика сервиса часто фиксирует сам факт поломки, но не всегда устанавливает причинно-следственную связь. Для спора важно определить, что было первичным: эксплуатация, внешний фактор, дефект детали, неисправность смежной системы или нарушение при ремонте.

Можно ли проводить экспертизу, если двигатель уже разобран?

Да. Но эксперт должен оценить, какие детали представлены, можно ли их соотнести с исследуемым двигателем и достаточно ли сохранилось признаков для вывода о причине отказа.

Что важнее всего сохранить после разрушения двигателя?

Поршни, шатуны, вкладыши, коленчатый вал, масляный фильтр, металлическую стружку, фрагменты разрушенных деталей, документы о ремонте и фотографии состояния до разборки.

Если сервис говорит, что был гидроудар, это можно проверить?

Да. При гидроударе должны быть характерные признаки: следы попадания жидкости, определенный характер деформации шатуна и соответствующая картина повреждений. Если эти признаки отсутствуют, версия гидроудара может быть исключена или признана неподтвержденной.
